| محل منبع: | چین |
| نام تجاری: | Santo |
| شماره مدل: | YZ |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | 30000USD~300000USD |
| جزئیات بسته بندی: | <i>Foundry Casting: 1 Electric parts are packed by high quality plywood crate to reduce distortion i |
| زمان تحویل: | 45 روز کاری |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 800 SETS / سال |
| ویژگی جرثقیل: | جرثقیل دو تیرچه ای | وظیفه کاری: | A6 A7 A8 |
|---|---|---|---|
| مکانیزم بالابر: | چرخ دستی وینچ را باز کنید | سرعت: | اینورتر فرکانس |
| منبع نیرو: | 380v-50hz، 3 فاز، AC یا به عنوان درخواست شما | قطعات اصلی برق: | Chint، Schneider یا به عنوان درخواست شما |
| رنگ: | بنا به درخواست | ||
| برجسته کردن: | جرثقیل کارخانه فولاد JB T7688,جرثقیل آسیاب فولادی 320/80 تن,جرثقیل بالابر کارگاهی 125/32 تن |
||
جرثقیل آسیاب فولادی برای فولادسازی فرآیند متالورژی صنعتی , جرثقیل ریخته گری برای کارگاه های ذوب فلز
معرفی:
جرثقیل ریخته گری یکی از تجهیزات کلیدی در فرآیند فولادسازی است که در کارگاه های ذوب فلز برای بلند کردن و جابجایی فلز مذاب داغ قابل استفاده است.جرثقیل های سقفی ریخته گری در محیط های خشن با دمای بالا، گرد و غبار زیاد و گازهای مضر کار می کنند و عموماً برای دمای محیطی 10- تا 60+ درجه سانتی گراد مناسب هستند.آنها جرثقیل های ویژه ای هستند که برای مطابقت با استانداردهای JB / T7688.1-95 و JB / T7688.15-9 طراحی شده اند.
جرثقیل ریخته گری تجهیزات اصلی در فرآیند فولادسازی است.جرثقیل در کارگاه فولادسازی برای انتقال فولاد یا فلز مایع در دمای بالا و محیط کاری گرد و غبار قابل استفاده است.با توسعه صنعت فولاد، جرثقیل ریخته گری نیاز به کار مکرر دارد.بنابراین جرثقیل ریخته گری باید ایمن و قابل اعتماد باشد و حتی زمانی که برخی از قطعات آسیب دیده باشد، جرثقیل ما می تواند ملاقه را از افتادن یا واژگونی جلوگیری کند.چارچوب جرثقیل ما ساده است و می تواند به سرعت حفظ شود تا تولید فولاد به طور مداوم تضمین شود.
اکنون می توانیم ظرفیت جرثقیل ریخته گری تا 630 تن را تامین کنیم.همچنین با توجه به نیاز مشتری ما می توانیم طراحی خاص را ارائه دهیم.
ویژگی های Foundry / Casting / Ladle Crane:
از موتورهای مخصوص جرثقیل استفاده کنید.هنگامی که دمای محیط از 40 درجه سانتیگراد بیشتر شود، از موتورهای عایق کلاس H استفاده می شود.
جرثقیل مجهز به دو مجموعه ترمز مستقل (ترمز دوگانه) است.
جرثقیل سقفی مجهز به محدود کننده های دوگانه با اشکال مختلف برای موقعیت حد بالابری است.هنگامی که ارتفاع بالابر بیشتر از 20 متر است، در صورت لزوم یک محدود کننده موقعیت حد پایینی نصب می شود.
جرثقیل مجهز به محدود کننده بار است.
مکانیسم بالابر دارای عملکرد محافظت از شکست کنتاکتور رو به جلو و معکوس است تا از از دست دادن قدرت موتور در حالی که ترمز هنوز فعال است جلوگیری می کند و باعث توقف می شود.
اقدامات حفاظتی برای تجهیزات کنترل الکتریکی جرثقیل انجام دهید.
سطح حفاظت کلیه تجهیزات الکتریکی مطابق با الزامات استانداردهای مربوطه است.
از سیم طناب فولادی مناسب برای مواقع دمای بالا با ضریب ایمنی کافی استفاده کنید.
طرح و پارامترها:
با توجه به نیاز کاربر و شرایط کار جرثقیل، جرثقیل ریخته گری عموماً از یک چرخ دستی تک تیر دوتایی یا یک ساختار واگن برقی دو ریل چهار پرتو استفاده می کند.برای یک جرثقیل پل با تناژ بزرگ، ساختار چهار پرتو شش ریل و واگن برقی دوگانه اتخاذ شده است.
جرثقیل ریخته گری دو تیر
|
ظرفیت (t) |
ارتفاع بلند کردن (متر) |
سرعت (m/min) |
توان کل (کیلووات) |
پیشنهاد ریل (کیلوگرم بر متر) |
||||
|
قلاب اصلی/Aux |
قلاب Aux |
قلاب اصلی |
هوک اصلی |
کمکقلاب |
چرخ دستی |
جرثقیل |
||
|
16/3.2 |
12 |
15 |
2.5 ~ 9 |
9 |
20 تا 38 |
30 تا 70 |
19.4 ~ 49.5 |
52.8 |
|
20/5 |
27.5 ~ 62.5 |
|||||||
|
25/5 |
28.1 ~ 72.9 |
|||||||
|
32/5 |
15 |
17 |
30 تا 80 |
29.7 ~ 110 |
63.69 |
|||
|
40/5 |
2 ~ 9 |
30 تا 70 |
30.5 ~ 111.5 |
|||||
|
50/10 |
2 ~ 7 |
9 |
46.4 ~ 130 |
|||||
|
63/10 |
21 |
23 |
1.5 ~ 7 |
9 |
46.4 ~ 157 |
|||
|
75/20 |
26 |
28 |
1.7 ~ 7 |
7 |
18 تا 30 |
81 تا 184 |
88.96 |
|
جرثقیل ریخته گری چهار تیر
|
جرثقیل ریخته گری حرفه ای YZS مدل 125/32~320/80T جرثقیل چهار پرتو ریخته گری پل |
||||||||||
|
ظرفیت بالابری (t) |
125/32 |
140/32 |
160/32 |
180/50 |
200/50 |
225/65 |
240/80 |
280/80 |
320/80 |
|
|
طبقه کارگر |
A7 |
|||||||||
|
دهانه (متر) |
19 |
19 |
27 |
28.5 |
28 |
27 |
22 |
22 |
24.5 |
|
|
ارتفاع بلند کردن (متر) |
قلاب اصلی |
24 |
22 |
25 |
27 |
26 |
32 |
25 |
29 |
28 |
|
قلاب کمکی |
26 |
24 |
26 |
29 |
26 |
34 |
27 |
29 |
32 |
|
|
سرعت |
قلاب اصلی |
7.6 |
7.8 |
9.8 |
7.5 |
6 |
11 |
7 |
12 |
7.5 |
|
کمکقلاب |
9.7 |
9.7 |
12 |
10 |
10 |
11 |
9.6 |
10 |
10 |
|
|
چرخ دستی اصلی |
38 |
36 |
43.5 |
40 |
41 |
41 |
35 |
40 |
29 |
|
|
واگن برقی |
39 |
37.5 |
43.5 |
38 |
38 |
39.5 |
38 |
40 |
39 |
|
|
جرثقیل |
76 |
73 |
84 |
80 |
78 |
84 |
80 |
80 |
58 |
|
|
حداکثر بار چرخ (KN) |
505 |
535 |
485 |
525 |
530 |
550 |
545 |
735 |
750 |
|
|
مسیر فولادی توصیه می شود |
QU120 |
|||||||||
|
منبع نیرو |
3 فاز AC 380 ولت 50 هرتز |
|||||||||

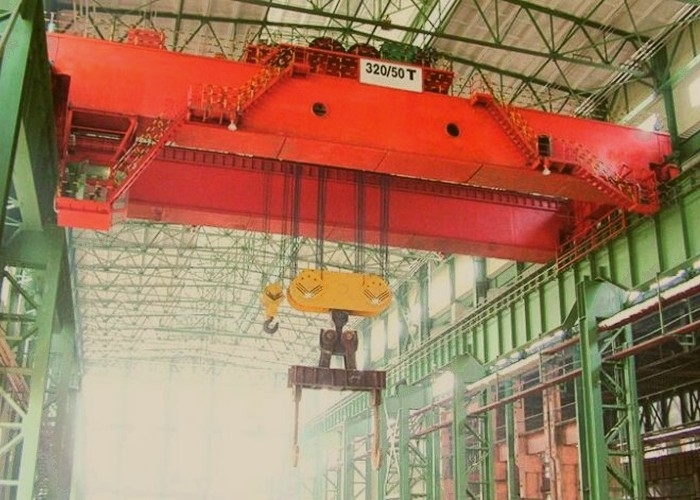

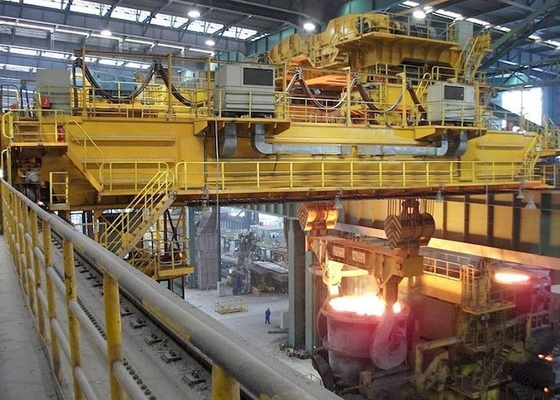

نمایش جزئیات جرثقیل:
