| محل منبع: | چین |
| نام تجاری: | SANTO |
| گواهی: | ISO, CE |
| شماره مدل: | QDY، YZ، YZS، QL، QZ، QC |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | USD10000-60000/set |
| جزئیات بسته بندی: | قطعات الکتریکی و سایر قطعات بسته بندی شده توسط جعبه تخته سه لا با کیفیت بالا، تیرهای فولادی بسته بند |
| زمان تحویل: | 45-55 روز کاری |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 4000 مجموعه در سال |
| شرایط. شرط: | جدید | ضمانتنامه: | 12 ماه |
|---|---|---|---|
| طول: | 7-38 متر | خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، نصب میدانی، راه اندازی و آموزش، پشتیبانی آنل |
| ویژگی: | جرثقیل برقی پل مسافرتی | حداکثر ارتفاع بالابری: | 10 تا 35 متر |
| لحظه بلند کردن امتیاز: | ناهمسان | حداکثر بلند کردن بار: | 320 تن |
| کاربرد: | کارخانه فولاد، ملاقه بالابر، ریخته گری، ریخته گری | روش کنترل: | کنترل از راه دور بی سیم، کنترل زمینی، کنترل آویز |
| رنگ: | زرد، قرمز، یا به عنوان الزامات | منبع نیرو: | 3 فاز 380 ولت 50 هرتز یا سفارشی شود |
| منبع تغذیه: | 220V~480V 50/60Hz | ویژگی جرثقیل: | جرثقیل سقفی دو تیرچه آسان |
| تایپ کنید: | جرثقیل سقفی دو تیرچه سنگین، جرثقیل EOT | مکانیزم بالابر: | چرخ دستی وینچ را باز کنید |
| سرعت بلند کردن: | استاندارد یا به عنوان نیاز | قطعات اصلی برق: | Chint، یا به عنوان الزامات زیمنس، اشنایدر |
| برجسته کردن: | جرثقیل سقفی کارخانه فولاد متالورژی QDY,جرثقیل ملاقه قلاب دوگانه 320 تن,جرثقیل هندلینگ ملاقه QDY |
||
جرثقیل سقفی دو تیرچه ای نوع QDY برای آسیاب فولاد متالورژی با قلاب دوبل برای حمل ملاقه
توضیحات محصول:
وزن جرثقیل سقفی دو تیرچه QDY به طور گسترده در صنعت ذوب برای انتقال، ریختن و شارژ فلز داغ مایع در فرآیند ذوب استفاده می شود و ظرفیت بالابری جرثقیل سقفی ملاقه ای از 5 تا 320 تن است.
وزن جرثقیل سقفی دو تیرچه نوع QDY که برای ساخت متوسط تا سنگین استفاده می شود.این جرثقیل های سقفی برای کارخانه های ریخته گری مناسب هستند.جرثقیل های سقفی دو تیرچه ای نوع QDY برای جابجایی ملاقه های فولادی یا آهنی در کارگاه ذوب فولاد با دمای بالا و گرد و غبار زیاد استفاده می شود. طرح نادرست: با استفاده از کابین بسته.وزن جرثقیل سقفی دو تیرچه QDY به طور گسترده در صنعت ذوب برای انتقال، ریختن و شارژ فلز داغ مایع در فرآیند ذوب استفاده می شود.
ظرفیت جرثقیل سقفی دو پرتو QDY: 5T, 10T, 16/3.2T, 20/5T, 32/5T, 50/10T, 74/20T.
مشخصات فنی:
1. جرثقیل سقفی دو تیرآهن آسیاب نوع QDY
| ظرفیت بالابر | تی | 5 | 10 | 16/3.2 | 20/5 | 32/5 | 50/10 | 74/20 | |
| طول | متر | 10.5-31.5 | |||||||
| سرعت | بالابر قلاب اصلی | متر در دقیقه | 15.5 | 10.4 | 10.7 | 9.8 | 7.8 | 7.8 | 6.1 |
| کمکبلند کردن قلاب | 14.6 | 15.5 | 15.5 | 10.4 | 9.7 | ||||
| سفر چرخ دستی | 37.2 | 43.8 | 44.6 | 44.6 | 42.4 | 39.3 | 33.8 | ||
| جرثقیل در حال سفر | 92.7/93.7 |
92.7/86.5 |
76/89 | 76/89 | 89/75.3 | 75/76.6 | 67.3 | ||
| مدل عملیاتی | کابین | ||||||||
| وظیفه کاری | A7 | ||||||||
| منبع تغذیه |
سه فاز AC 380 ولت، 50 هرتز یا سفارشی |
||||||||
2. جرثقیل سقفی دو تیر آهنی نوع YZ YZS
| ظرفیت بالابر (t) | 200/50 | 225/65 | 240/80 | 280/65 | 320/80 | |
| طبقه کارگر | A7 | A7 | A7 | A7 | A7 | |
| دهانه (متر) | 28 | 27 | 22 | 21 | 24.5 | |
| ارتفاع بالابری | قلاب اصلی | 26 | 32 | 25 | 24 | 28 |
| قلاب کمکی | 26 | 34 | 27 | 26 | 32 | |
| سرعت | قلاب اصلی | 6 | 11 | 7 | 10 | 7.5 |
| قلاب کمکی | 10 | 11 | 9.6 | 12 | 10 | |
| چرخ دستی اصلی | 41 | 41 | 35 | 30 | 29 | |
| چرخ دستی کمکی | 38 | 39.5 | 38 | 39 | 39 | |
| جرثقیل | 78 | 84 | 80 | 76 | 58 | |
| ابعاد (میلی متر) | اچ | 6900 | 7000 | 7000 | 7600 | 7800 |
| H1 | 6000 | 5990 | 5650 | 6400 | 6500 | |
| H2 | 1650 | 1400 | 1350 | 1350 | 1500 | |
| ب | 1700 | 17300 | 18500 | 19200 | 19500 | |
| B1 | 10000 | 10100 | 11250 | 12000 | 12500 | |
| B2 | 3200 | 3300 | 3800 | 3800 | 5000 | |
| اندازه محدود (mm) | ب | 450 | 450 | 450 | 500 | 500 |
| H3 | 6000 | 5800 | 5500 | 5900 | 6000 | |
| H4 | 1000 | 1000 | 1500 | 1500 | 1700 | |
| S1 | 2600 | 2500 | 2800 | 3200 | 3300 | |
| S2 | 3000 | 3000 | 3200 | 3500 | 3500 | |
| S3 | 2000 | 2200 | 2400 | 2400 | 2600 | |
| S4 | 1600 | 1600 | 2800 | 2800 | 3000 | |
| حداکثر بار چرخ (kN) | 530 | 550 | 545 | 595 | 650 | |
| مسیر فولادی توصیه می شود | QU120 | |||||
| منبع نیرو | 3 فاز AC 380 ولت 50 هرتز | |||||
ویژگی های جرثقیل:
در SANTO Cranes، ما درک عمیقی در صنعت کارخانه فولاد داریم!ما درک می کنیم که شما از جرثقیل سقفی خود در کارخانه فولاد شما به چه چیزی نیاز دارید و نیاز دارید، همانطور که مهندسان ما سال هاست به کارخانه های فولاد خدمت می کنند.از فرآیند خراش دادن فلز (جرثقیل حمل ضایعات)، تا ذوب (جرثقیل شارژ)، تا محصول نهایی (بیلت کرین) و سایر فرآیندها.ما برنامه‌های خدمات و ارتقاء سفارشی‌سازی شده‌ای داریم تا از زمان خرابی جلوگیری کنیم.
ویژه مورد استفاده در کارخانه فولاد.
شروع و توقف صاف.
سفر ایمن و قابل اعتماد، عمر طولانی.
تجهیزات الکتریکی و سیم کشی مقاوم در برابر حرارت.
درایو جرثقیل: IP54 یا IP44، عایق سطح F
کیفیت بالا با قیمت رقابتی.
طراحی پیشرفته:
جرثقیل سقفی نوع دو تیرچه QDY همچنین می تواند از طریق تله متری و فن آوری کنترل از راه دور به کنترل از راه دور دست یابد تا اطمینان حاصل شود که تجهیزات می توانند در گرد و غبار زیاد، آلودگی بالا، دمای بالا و سایر محیط های خشن مورد استفاده قرار گیرند، سازگاری آن را بهبود بخشد و محدوده کاری خود را تا حد زیادی گسترش دهد.
با توجه به اینکه اجسام بالابر جرثقیل های متالورژی نسبتاً پیچیده هستند از جمله فلز مایع، مواد هسته ای، تجهیزات بزرگ و غیره، بنابراین برای ایمنی پرسنل و تجهیزات، نصب ترمزهای ایمنی در مکانیزم بالابر اصلی جرثقیل های متالورژی از طریق نصب ضروری است. کنترل مکانیکی مکانیزم هیدرولیک
هنگامی که جرثقیل سقفی دو تیرچه نوع QDY شروع به کار می کند، ترمز ایمنی ابتدا کار می کند و ترمز کار روی شفت پرسرعت دوباره شروع به کار می کند.هنگامی که جرثقیل متالورژیکی ترمز می کند، ترمز ترمز کار، ترمز ترمز ایمنی با توجه به تاخیر زمانی از پیش تعیین شده.به این ترتیب می توان اطمینان حاصل کرد که وقتی قسمت انتقال در لینک انتقال آسیب دیده یا شکسته است، جسم در حال بالا بردن در حالت ایمن قرار دارد.
جرثقیل هایی که ما برای کارخانه فولاد عرضه می کنیم:
انواع مختلفی از جرثقیل ملاقه ای کارخانه فولاد در سانتو وجود دارد که در زیر آمده است:
جرثقیل حیاط قراضه
جرثقیل شارژ کوره
جرثقیل ملاقه ای
جرثقیل های نرده
جرثقیل پر از آب
جرثقیل تاندیش
دال کویل و جرثقیل بیلت

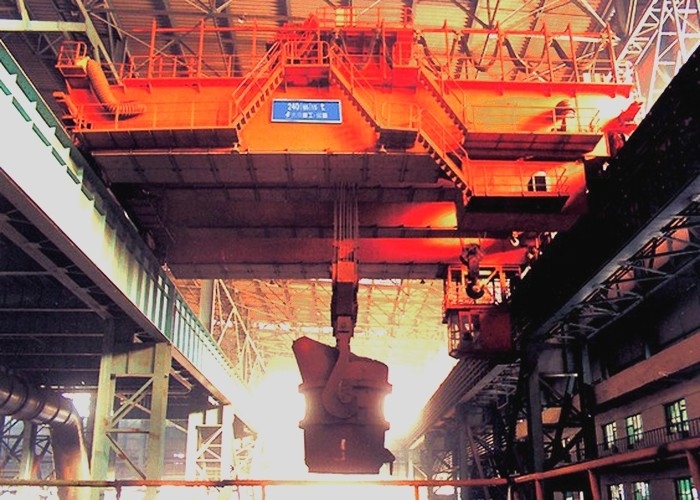

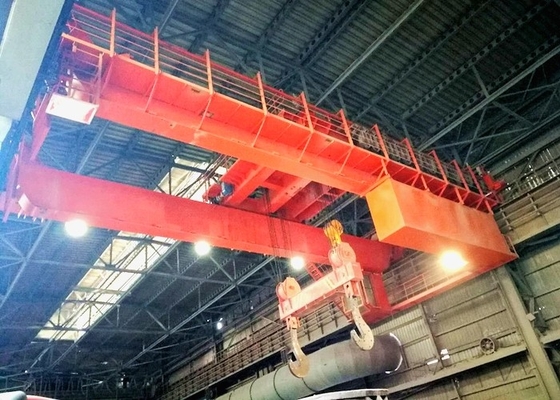

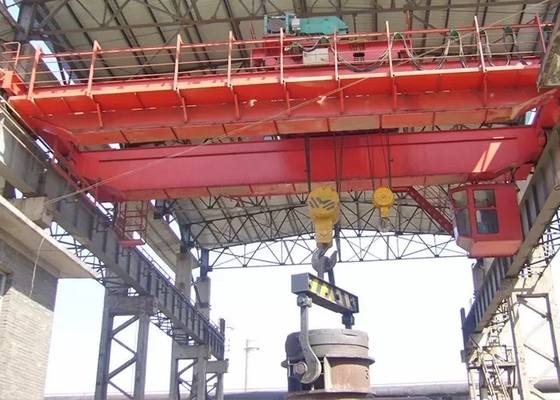

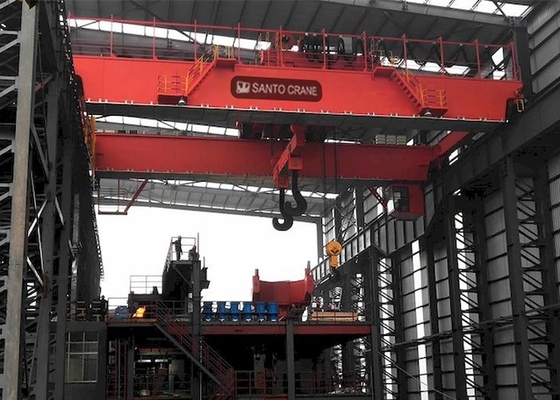

عکس های جرثقیل:
