| محل منبع: | چین |
| نام تجاری: | Santo |
| گواهی: | ISO |
| شماره مدل: | YZ |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | 30000USD~300000USD |
| جزئیات بسته بندی: | <i>Foundry Casting: 1 Electric parts are packed by high quality plywood crate to reduce distortion i |
| زمان تحویل: | 45 روز کاری |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 800 SETS / سال |
| ویژگی جرثقیل: | جرثقیل دو تیرچه ای | وظیفه کاری: | A6 A7 A8 |
|---|---|---|---|
| مکانیزم بالابر: | چرخ دستی وینچ را باز کنید | سرعت: | اینورتر فرکانس |
| منبع انرژی: | 380v-50hz، 3 فاز، AC یا به عنوان درخواست شما | قطعات اصلی برق: | Chint، Schneider یا به عنوان درخواست شما |
| رنگ: | زرد، قرمز، یا به عنوان الزامات | شرایط: | جدید |
| ساختار جرثقیل: | داربست باکس | سرعت سفر جرثقیل: | 0-100 متر در دقیقه |
| سرعت بالا بردن: | 0-20 متر در دقیقه | کلمات کلیدی: | جرثقیل آسیاب فولاد |
| ظرفیت بلند کردن: | ۱ تا ۵۰۰ تن | سرعت بلند کردن: | استاندارد یا به عنوان نیاز |
| منبع برق: | 220V~480V 50/60Hz | ویژگی های ایمنی: | حفاظت اضافه بار، توقف اضطراری، سوئیچ محدود |
| طول: | 10-50 متر | تضمین: | 12 ماه |
| برجسته کردن: | جرثقیل سقفی صنعتی 16/3.2T,جرثقیل سقفی صنعتی A8,جرثقیل دو تیرآهن A6 75/20T |
||
فولاد سازی فرآیند متالورژیک جرثقیل بالا صنعتی برای فولاد خرد شده
مقدمه:

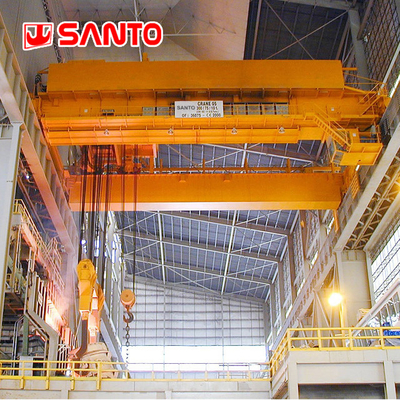

جرثقیل فولادی یکی از تجهیزات کلیدی در فرآیند فولادسازی است که در کارگاه های ذوب فلز برای بلند کردن و حرکت فلز ذوب شده داغ قابل استفاده است.جرثقیل های فوقانی فوندری در محیط های سخت و با دمای بالا کار می کنند، گرد و غبار بالا و گاز های مضر، و به طور کلی مناسب برای دمای محیط از -10 ° C تا + 60 ° C. آنها جرثقیل های ویژه طراحی شده برای پاسخگویی به استانداردهای JB / T7688.1-95 و JB / T7688.15-9 هستند.

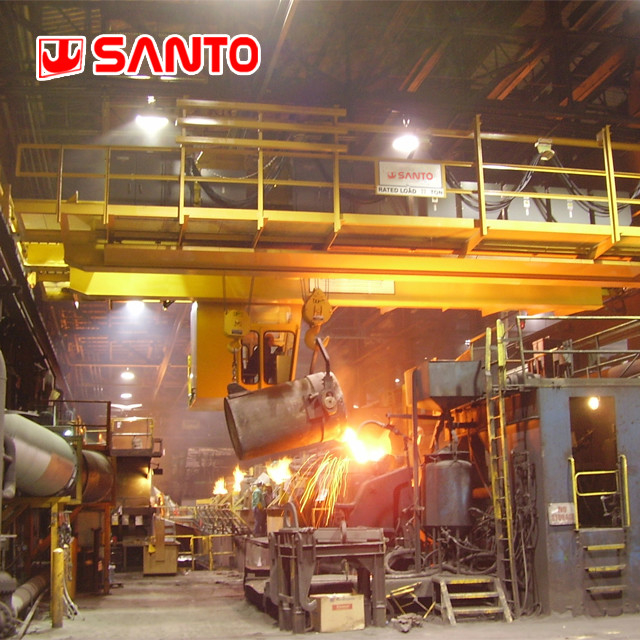

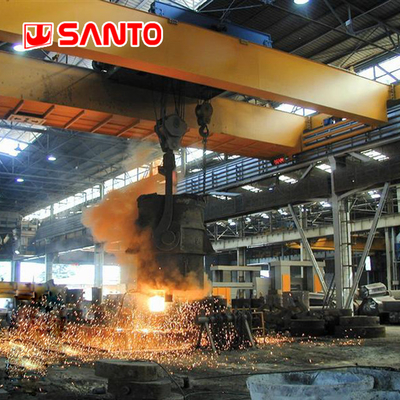

جرثقیل فولادی، تجهیزات اصلی در فرآیند فولادسازی است. جرثقیل در کارگاه فولادسازی برای انتقال فولاد مایع یا فلز تحت دمای بالا قابل استفاده است.محیط کاری پر گرد و غباربا توسعه صنعت فولاد، جرثقیل های فواره ای نیاز به کار بیشتر دارند. بنابراین جرثقیل های فواره ای باید ایمن و قابل اعتماد باشند و حتی اگر برخی از قطعات خراب شوند،جرثقیل ما می تونه از سقوط و یا سرنگون شدن لوله محافظت کنهساختار جرثقیل ما ساده است و می تواند به سرعت نگهداری شود تا تولید فولاد به طور مداوم تضمین شود.
حالا ما می توانیم ظرفیت جرثقیل فوندری را تا 630 تن تامین کنیم. همچنین بر اساس نیاز مشتری می توانیم طراحی ویژه ای را ارائه دهیم.
طرح و پارامترها:
با توجه به نیازهای کاربر و شرایط عملیاتی جرثقیل، جرثقیل گداکاری به طور کلی یک کرول تک قطب دوقلو یا یک شکل ساختاری چهار قطب چهار ریل دوقلو را اتخاذ می کند.برای جرثقیل پل بزرگ، ساختار چهار ریل شش ریل و کارتن دوگانه پذیرفته شده است.
جرثقیل دو گره ای
| ظرفیت ((t) | ارتفاع بلند کردن ((m) | سرعت (m/min) | کل قدرت (kW) | توصیه راه آهن (kg/m) | ||||
| قلاب اصلی/سکس | آکس هوک | قلاب اصلی | قلاب اصلی | قلاب کمک | ماشين | جرثقیل | ||
| 16/32 | 12 | 15 | 2.5 تا 9 | 9 | 20 تا 38 | 30 تا 70 | 19.4 تا 495 | 52.8 |
| 20/5 | 27.5 تا 625 | |||||||
| 25/5 | 28.1 تا 729 | |||||||
| 32/5 | 15 | 17 | 30 تا 80 | 29.7~110 | 63.69 | |||
| ۴۰/5 | 2 تا 9 | 30 تا 70 | 30.5~1115 | |||||
| 50/10 | 2 تا 7 | 9 | 46.4~130 | |||||
| 63/10 | 21 | 23 | 1.5 ~ 7 | 9 | 46.4 تا 157 | |||
| 75/20 | 26 | 28 | 1.7~7 | 7 | 18 تا 30 | ۸۱ تا ۱۸۴ | 88.96 | |
جرثقیل فوندری چهار گره
| جرثقیل فوندری حرفه ای مدل YZS مدل 125/32 ~ 320/80T جرثقیل پل ریخته چهار شعاع | ||||||||||
| ظرفیت بلند کردن ((t) | 125/32 | 140/32 | 160/32 | 180/50 | 200/50 | ۲۲۵/۶۵ | ۲۴۰/۸۰ | ۲۸۰/۸۰ | 320/80 | |
| طبقه کارگر | A7 | |||||||||
| طول مدت | 19 | 19 | 27 | 28.5 | 28 | 27 | 22 | 22 | 24.5 | |
| ارتفاع بلند کردن ((m) | قلاب اصلی | 24 | 22 | 25 | 27 | 26 | 32 | 25 | 29 | 28 |
| قلاب کمکی | 26 | 24 | 26 | 29 | 26 | 34 | 27 | 29 | 32 | |
| سرعت | قلاب اصلی | 7.6 | 7.8 | 9.8 | 7.5 | 6 | 11 | 7 | 12 | 7.5 |
| قلاب کمک | 9.7 | 9.7 | 12 | 10 | 10 | 11 | 9.6 | 10 | 10 | |
| ماشين اصلي | 38 | 36 | 43.5 | 40 | 41 | 41 | 35 | 40 | 29 | |
| محموله | 39 | 37.5 | 43.5 | 38 | 38 | 39.5 | 38 | 40 | 39 | |
| جرثقیل | 76 | 73 | 84 | 80 | 78 | 84 | 80 | 80 | 58 | |
| حداکثر بار چرخ ((KN) | 505 | 535 | 485 | 525 | 530 | 550 | 545 | 735 | 750 | |
| راه آهن فولادی توصیه می شود | QU120 | |||||||||
| منبع برق | 380 ولت 50 هرتز 3 فاز AC | |||||||||
ویژگی های فوندری/گساندن/کرن لودل:

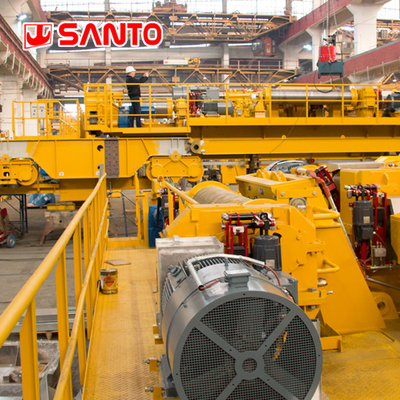

استفاده از موتورهای ویژه برای جرثقیل هنگامی که دمای محیط بیش از 40 درجه سانتیگراد باشد، از موتورهای عایق کلاس H استفاده می شود.
جرثقیل مجهز به دو مجموعه ترمز مستقل (ترمز دوگانه) است.
درجرثقیل بالامجهز به محدود کننده های دوگانه با اشکال مختلف برای موقعیت محدودی بلند کردن است. هنگامی که ارتفاع بلند کردن بیشتر از 20 متر باشد، یک محدود کننده موقعیت محدودی پایین به صورت مورد نیاز نصب می شود.
جرثقیل مجهز به یک محدود کننده بار است.
مکانیسم بلند کردن دارای عملکرد محافظت از نقص کنتاکتور جلو و عقب است تا مانع از از دست دادن قدرت موتور در حالی که ترمز هنوز فعال است شود و باعث توقف شود.
اقدامات حفاظتی برای تجهیزات کنترل الکتریکی جرثقیل انجام شود.
سطح حفاظت تمامی تجهیزات الکتریکی با الزامات استانداردهای مربوطه مطابقت دارد.
استفاده از سیم فولادی مناسب برای موقعیت های دمای بالا با عامل ایمنی کافی.
مزایا:
