| محل منبع: | چین |
| نام تجاری: | SANTO |
| گواهی: | ISO, CE |
| شماره مدل: | QDY، YZ، YZS، QL، QZ، QC |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | USD10000-60000/set |
| جزئیات بسته بندی: | قطعات الکتریکی و سایر قطعات بسته بندی شده توسط جعبه تخته سه لا با کیفیت بالا، تیرهای فولادی بسته بند |
| زمان تحویل: | 45-55 روز کاری |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 4000 مجموعه در سال |
| شرایط. شرط: | جدید | ضمانتنامه: | 12 ماه |
|---|---|---|---|
| طول: | 7-38 متر | خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، نصب میدانی، راه اندازی و آموزش، پشتیبانی آنل |
| ویژگی: | جرثقیل برقی پل مسافرتی | حداکثر ارتفاع بالابری: | 10 تا 35 متر |
| لحظه بلند کردن امتیاز: | ناهمسان | حداکثر بلند کردن بار: | 320 تن |
| کاربرد: | کارخانه فولاد، ملاقه بالابر، ریخته گری، ریخته گری | روش کنترل: | کنترل از راه دور بی سیم، کنترل زمینی، کنترل آویز |
| رنگ: | زرد، قرمز، یا به عنوان الزامات | منبع نیرو: | 3 فاز 380 ولت 50 هرتز یا سفارشی شود |
| منبع تغذیه: | 220V~480V 50/60Hz | ویژگی جرثقیل: | جرثقیل سقفی دو تیرچه آسان |
| تایپ کنید: | جرثقیل سقفی دو تیرچه سنگین، جرثقیل EOT | مکانیزم بالابر: | چرخ دستی وینچ را باز کنید |
| سرعت بلند کردن: | استاندارد یا به عنوان نیاز | قطعات اصلی برق: | Chint، یا به عنوان الزامات زیمنس، اشنایدر |
| برجسته کردن: | جرثقیل آسیاب فولادی 31.5 متری مقاوم در برابر حرارت,جرثقیل آسیاب فولادی دهانه 10.5 متری,جرثقیل سقفی سنگین کابین |
||
جرثقیل آسیاب فولادی مقاوم در برابر حرارت، جرثقیل های سقفی سنگین برای کارخانه های فولادی
توضیحات محصول:
جرثقیل های سفارشی Santocrane با تجربه گسترده در صنعت و فناوری جرثقیل تخصصی می توانند نیازهای هر جنبه ای از صنایع تولید و فرآوری فولاد و فلز را برآورده کنند.جرثقیل های سفارشی ما می توانند در شرایط سخت استفاده شوند و می توانند در محیط هایی با دمای بالا، سطوح بالای گرد و غبار و ارتعاش بالا به خوبی کار کنند.ما می توانیم راه حل مناسب جرثقیل را برای هر کاربرد در کارخانه فولاد ارائه کنیم.به عنوان مثال، یک جرثقیل ملاقه ای با چهار تیر اصلی جرثقیل می تواند ملاقه را به طور ایمن و کارآمد اداره کند.جرثقیل های سقفی دو تیر برای تحویل داخلی قطعات برای ریخته گری (مانند قالب ها) و تحویل قطعات ریخته گری برای پردازش بیشتر استفاده می شود.جرثقیل های نیمه اتوماتیک یا تمام اتوماتیک را می توان برای ذخیره سازی خاص و محصولات فلزی مانند کلاف ها و میله های ساخته شده از آلومینیوم یا فلزات دیگر استفاده کرد.
ترکیب بندی:
جرثقیل عمدتاً از پنج قسمت تشکیل شده است: چرخ دستی اصلی، چرخ دستی کمکی، قاب پل، مکانیسم حرکت چرخ دستی، گروه قلاب و سیستم کنترل الکتریکی.گروه قلاب توسط سیم بکسل روی چرخ دستی اصلی آویزان می شود، فاصله بین دو قلاب صفحه ثابت می شود و ملاقه بلند می شود.این دو چرخ دستی را می توان به طور جداگانه برای تکمیل عملیات بلند کردن مختلف کار کرد و همچنین می تواند به عملیات واژگونی کامل ملاقه، تخلیه باقیمانده فولاد و عملیات سرباره زباله متصل شود.مکانیزم بالابر اصلی و کمکی تنظیم ولتاژ استاتور و تنظیم سرعت را اتخاذ می کند.مکانیسم حرکت چرخ دستی و جرثقیل تنظیم سرعت تبدیل فرکانس را اتخاذ می کند، نسبت تنظیم سرعت 1:10 است و PLC کنترل می شود.
مشخصات فنی:
1. جرثقیل سقفی دو تیرآهن آسیاب نوع QDY
| ظرفیت بالابر | تی | 5 | 10 | 16/3.2 | 20/5 | 32/5 | 50/10 | 74/20 | |
| طول | متر | 10.5-31.5 | |||||||
| سرعت | بالابر قلاب اصلی | متر در دقیقه | 15.5 | 10.4 | 10.7 | 9.8 | 7.8 | 7.8 | 6.1 |
| کمکبلند کردن قلاب | 14.6 | 15.5 | 15.5 | 10.4 | 9.7 | ||||
| سفر چرخ دستی | 37.2 | 43.8 | 44.6 | 44.6 | 42.4 | 39.3 | 33.8 | ||
| جرثقیل در حال سفر | 92.7/93.7 |
92.7/86.5 |
76/89 | 76/89 | 89/75.3 | 75/76.6 | 67.3 | ||
| مدل عملیاتی | کابین | ||||||||
| وظیفه کاری | A7 | ||||||||
| منبع تغذیه |
سه فاز AC 380 ولت، 50 هرتز یا سفارشی |
||||||||
2. جرثقیل سقفی دو تیر آهنی نوع YZ YZS
| ظرفیت بالابر (t) | 200/50 | 225/65 | 240/80 | 280/65 | 320/80 | |
| طبقه کارگر | A7 | A7 | A7 | A7 | A7 | |
| دهانه (متر) | 28 | 27 | 22 | 21 | 24.5 | |
| ارتفاع بالابری | قلاب اصلی | 26 | 32 | 25 | 24 | 28 |
| قلاب کمکی | 26 | 34 | 27 | 26 | 32 | |
| سرعت | قلاب اصلی | 6 | 11 | 7 | 10 | 7.5 |
| قلاب کمکی | 10 | 11 | 9.6 | 12 | 10 | |
| چرخ دستی اصلی | 41 | 41 | 35 | 30 | 29 | |
| چرخ دستی کمکی | 38 | 39.5 | 38 | 39 | 39 | |
| جرثقیل | 78 | 84 | 80 | 76 | 58 | |
| ابعاد (میلی متر) | اچ | 6900 | 7000 | 7000 | 7600 | 7800 |
| H1 | 6000 | 5990 | 5650 | 6400 | 6500 | |
| H2 | 1650 | 1400 | 1350 | 1350 | 1500 | |
| ب | 1700 | 17300 | 18500 | 19200 | 19500 | |
| B1 | 10000 | 10100 | 11250 | 12000 | 12500 | |
| B2 | 3200 | 3300 | 3800 | 3800 | 5000 | |
| اندازه محدود (mm) | ب | 450 | 450 | 450 | 500 | 500 |
| H3 | 6000 | 5800 | 5500 | 5900 | 6000 | |
| H4 | 1000 | 1000 | 1500 | 1500 | 1700 | |
| S1 | 2600 | 2500 | 2800 | 3200 | 3300 | |
| S2 | 3000 | 3000 | 3200 | 3500 | 3500 | |
| S3 | 2000 | 2200 | 2400 | 2400 | 2600 | |
| S4 | 1600 | 1600 | 2800 | 2800 | 3000 | |
| حداکثر بار چرخ (kN) | 530 | 550 | 545 | 595 | 650 | |
| مسیر فولادی توصیه می شود | QU120 | |||||
| منبع نیرو | 3 فاز AC 380 ولت 50 هرتز | |||||

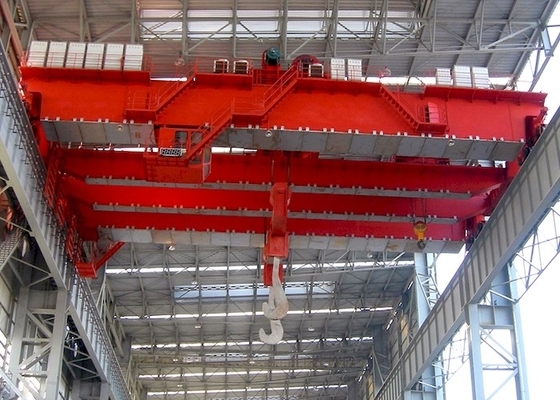

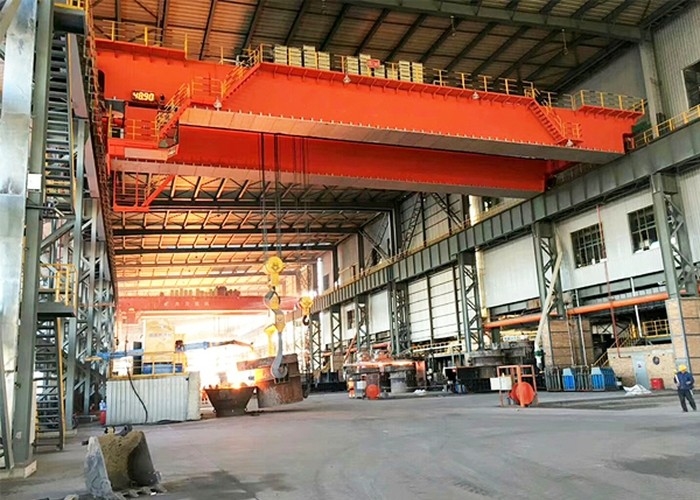

عکس های جرثقیل:
