| محل منبع: | چین |
| نام تجاری: | SANTO |
| گواهی: | ISO, CE |
| شماره مدل: | ام جی |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | USD6000-40000/set |
| جزئیات بسته بندی: | قطعات الکتریکی و سایر قطعات بسته بندی شده توسط جعبه تخته سه لا با کیفیت بالا، تیرهای فولادی بسته بند |
| زمان تحویل: | 35-45 روز کاری |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 5000 مجموعه در سال |
| شرایط. شرط: | جدید | ضمانتنامه: | 12 ماه |
|---|---|---|---|
| طول: | 7-35 متر | خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، نصب میدانی، راه اندازی و آموزش، پشتیبانی آنل |
| ویژگی: | جرثقیل دروازه ای | حداکثر ارتفاع بالابری: | 6 متر تا 30 متر |
| لحظه بلند کردن امتیاز: | ناهمسان | حداکثر بلند کردن بار: | 800T |
| نام محصول: | جرثقیل دروازه ای راه آهن | کاربرد: | کارگاه، انبار، گیاهان، کارخانه، انبار و غیره |
| روش کنترل: | کنترل از راه دور بی سیم، کنترل زمینی، کنترل آویز | ظرفیت بارگیری رتبه بندی شده: | 1-800 تن |
| رنگ: | زرد، قرمز، یا به عنوان الزامات | منبع نیرو: | 3 فاز 380 ولت 50 هرتز یا سفارشی شود |
| منبع تغذیه: | 220V~480V 50/60Hz | ویژگی جرثقیل: | جرثقیل دروازه ای آسان، جرثقیل پورتال، جرثقیل جالوت |
| تایپ کنید: | جرثقیل دروازه ای دو تیرچه سنگین | مکانیزم بالابر: | چرخ دستی وینچ را باز کنید |
| سرعت بلند کردن: | استاندارد یا به عنوان نیاز | قطعات اصلی برق: | Chint، یا به عنوان الزامات زیمنس، اشنایدر |
| برجسته کردن: | جرثقیل دروازه ای دو تیرآهن A3 A8,جرثقیل دروازه ای دو تیرچه ای GB5905,جرثقیل تیرچه ای جعبه ای GB T14406 |
||

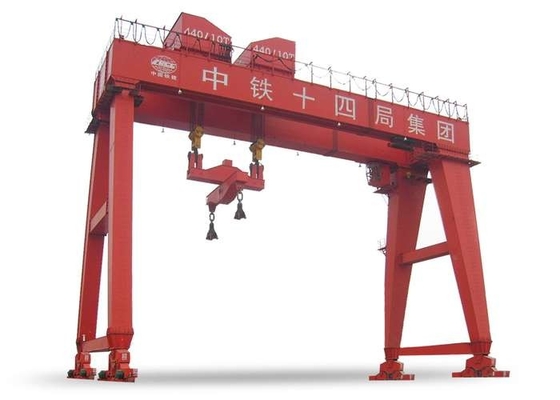

پایداری خوب جرثقیل دروازه ای دو تیر با ظرفیت باربری قوی
شرح:
جرثقیل دروازه ای دو تیر اصلی دارای ظرفیت باربری قوی، دهانه بزرگ، پایداری کلی خوب و انواع مختلف است، اما کیفیت خود آن بزرگتر از جرثقیل دروازه ای تک تیر اصلی با همان ظرفیت بالابری است و هزینه نیز بالاتر است.با توجه به ساختار تیر اصلی می توان آن را به دو شکل تیرچه جعبه ای و خرپایی تقسیم کرد.به طور کلی از ساختار جعبه ای شکل استفاده می شود.
ساختار تیر اصلی:
1. تیر خرپا
فرم سازه جوش داده شده توسط فولاد زاویه یا تیر I دارای مزایای کم هزینه، وزن سبک و مقاومت خوب در برابر باد است.با این حال، به دلیل تعداد زیاد نقاط جوش و عیوب خود خرپا، تیر خرپا دارای معایبی مانند انحراف زیاد، صلبیت کم، قابلیت اطمینان نسبتاً کم و بازرسی مکرر نقاط جوش است.برای مکان هایی با الزامات ایمنی کم و ظرفیت بالابری کم مناسب است.
2. تیر جعبه
ورق فولادی به یک ساختار جعبه ای جوش داده می شود که دارای ویژگی های ایمنی بالا و استحکام بالا است.معمولاً برای جرثقیل های دروازه ای با تناژ بزرگ و فوق العاده استفاده می شود.تیرهای جعبه ای همچنین دارای معایب هزینه بالا، وزن سنگین و مقاومت ضعیف در برابر باد است.
مشخصات فنی:
| ظرفیت بالابر | تی | 5 | 10 | 16/3.2 | 20/5 | 32/5 | 50/10 | |||||||||
| وظیفه کاری | ISO | A3-A8 | ||||||||||||||
| طول | متر | 7-35، سفارشی | ||||||||||||||
| ارتفاع بالابری | قلاب اصلی | متر | 10 | 11 | 10 | 11 | 10 | 11 | 10 | 11 | 10 | 11 | 10 | 12 | ||
| کمکقلاب | 10.275،11.275 | 10.446،11.446 | 10.73 | 11.73 | 10.918 | 12.918 | ||||||||||
| سرعت | بلند کردن | اصلی | متر در دقیقه | 11.3 | 8.5 | 7.9 | 7.2 | 7.5 | 5.9 | |||||||
| کمک | 14.6 | 15.4 | 15.4 | 10.4 | ||||||||||||
| ترولی سفر | 37.3 | 35.6 | 36.6 | 37 | 36 | |||||||||||
| جرثقیل در حال سفر | 37.3 | 39.7 | 40.1 | 39.7 | 39.7 | 37.3 | 39.7 | 39.4 | 38.5 | |||||||
| دم توصیه شده | 43 کیلوگرم در متر | 43 کیلوگرم در متر یا QU70 | ||||||||||||||
| منبع تغذیه | 3 فاز 380 ولت 50 هرتز یا به عنوان نیاز مشتری | |||||||||||||||
نحوه انتخاب:
1. انتخاب جرثقیل دروازه ای
مقررات مربوطه GB/T14406-1993 و GB5905-86 را برای جرثقیل دروازه ای عمومی رعایت کنید.
در شرایط عادی، ظرفیت بالابری کمتر از 50 تن، دهانه کمتر از 35 متر است، و هیچ شرایط خاصی برای استفاده وجود ندارد، باید نوع تک پرتو اصلی انتخاب شود.اگر لازم است عرض پایه دروازه ای زیاد باشد، سرعت کار زیاد باشد یا قطعات سنگین و بلند اغلب بلند شوند، جرثقیل دروازه ای دو تیر باید انتخاب شود.
2. طول دهانه و کنسول
دهانه جرثقیل دروازه ای عامل مهمی است که بر کیفیت خود جرثقیل تأثیر می گذارد.در انتخاب، دهانه باید با فرض رعایت شرایط استفاده از تجهیزات و رعایت استانداردهای سری دهانه به حداقل برسد.
3. اصل تعیین فاصله بین دو محور
(الف) می تواند الزامات پایداری دروازه در امتداد مسیر جرثقیل را برآورده کند.
(ب) ابعاد کلی کالا باید بتواند به آرامی از قاب فولادی مسطح پایه های بیرونی عبور کند.
(ج) توجه داشته باشید که فاصله بین دو محور B با دهانه S متناسب است.
4. اندازه فاصله جرثقیل دروازه ای تعیین می شود
در حین کار باید بین ابعاد خارجی جرثقیل دروازه ای و عبور کالا و وسایل حمل و نقل در حیاط فضای مشخصی وجود داشته باشد تا عملیات تخلیه و بارگیری تسهیل شود.هنگام بارگیری و تخلیه در دهانه، وسیله نقلیه عمومی باید بیش از 0.7 متر از پایه در فاصله داشته باشد.هنگامی که پخش کننده کار نمی کند، باید بیش از 0.5 متر از وسیله نقلیه حمل و نقل فاصله داشته باشد و زمانی که کالا از پایه های در عبور می کند، باید بیش از 0.5 متر فاصله داشته باشد.
کاربرد:

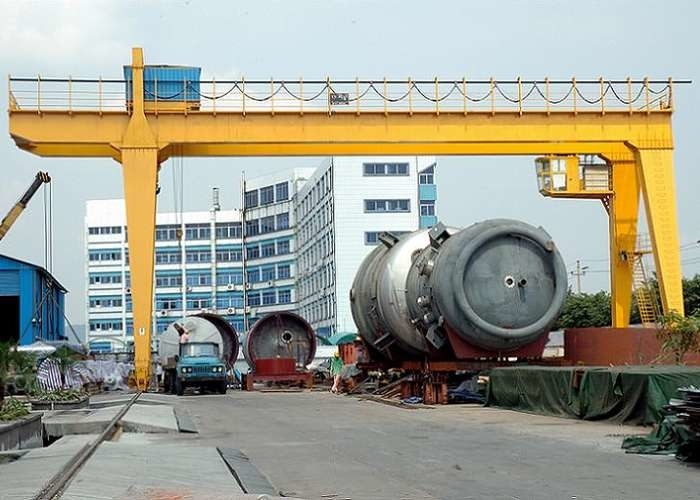

جرثقیل دروازه ای دو تیر عمدتاً در فولاد، محصولات جنگلی، بین وجهی، زیست توده / گلوله، انبار بتن، ایستگاه راه آهن، انبار انبار و کشتی سازی و بسیاری از صنایع دیگر استفاده می شود.
تحویل:
مشتاقانه منتظر دریافت درخواست شما با اطلاعات دقیق زیر هستیم:
1. نوع جعبه ای یا خرپایی؟نوع؟(تک تیر، دو تیر یا طبق توصیه)
2. SWL/ ظرفیت بار:؟
3. دهانه:؟
4. ارتفاع بالابر:؟
5. Need Cantilever، در صورت نیاز، چه مدت:؟
6. ولتاژ استاندارد: 380 ولت 50 هرتز، 3p، AC، خوب است؟
7. درخواست سرعت: ?
8. نیاز به تامین سیستم ریلی و منبع تغذیه دارید؟در صورت نیاز، لطفا مسافت طولانی سفر جرثقیل را به ما بگویید!
9. پورت شما؟ما کمترین قیمت را برای حمل و نقل بررسی می کنیم، سپس می توانید مقایسه بسیار دقیقی انجام دهید.
