| محل منبع: | چین |
| نام تجاری: | SANTO |
| گواهی: | ISO, CE |
| شماره مدل: | ام جی |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | USD6000-40000/set |
| جزئیات بسته بندی: | قطعات الکتریکی و سایر قطعات بسته بندی شده توسط جعبه تخته سه لا با کیفیت بالا، تیرهای فولادی بسته بند |
| زمان تحویل: | 35-45 روز کاری |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 5000 مجموعه در سال |
| شرایط. شرط: | جدید | ضمانتنامه: | 12 ماه |
|---|---|---|---|
| طول: | 7-35 متر | خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، نصب میدانی، راه اندازی و آموزش، پشتیبانی آنل |
| ویژگی: | جرثقیل دروازه ای | حداکثر ارتفاع بالابری: | 6 متر تا 30 متر |
| لحظه بلند کردن امتیاز: | ناهمسان | حداکثر بلند کردن بار: | 800T |
| نام محصول: | جرثقیل دروازه ای راه آهن | کاربرد: | کارگاه، انبار، گیاهان، کارخانه، انبار و غیره |
| روش کنترل: | کنترل از راه دور بی سیم، کنترل زمینی، کنترل آویز | ظرفیت بارگیری رتبه بندی شده: | 1-800 تن |
| رنگ: | زرد، قرمز، یا به عنوان الزامات | منبع نیرو: | 3 فاز 380 ولت 50 هرتز یا سفارشی شود |
| منبع تغذیه: | 220V~480V 50/60Hz | ویژگی جرثقیل: | جرثقیل دروازه ای آسان، جرثقیل پورتال، جرثقیل جالوت |
| تایپ کنید: | جرثقیل دروازه ای دو تیرچه سنگین | مکانیزم بالابر: | چرخ دستی وینچ را باز کنید |
| سرعت بلند کردن: | استاندارد یا به عنوان نیاز | قطعات اصلی برق: | Chint، یا به عنوان الزامات زیمنس، اشنایدر |
| برجسته کردن: | جرثقیل دروازه ای دو تیرچه ای 5.9 متری/دقیقه,16/3.2 تنی جرثقیل دروازه ای دو تیرچه ای,جرثقیل دروازه ای برقی 11.3 متری/دقیقه ای |
||
گواهینامه CE جرثقیل دروازه ای دو تیر برقی سنگین
توضیحات کلی:
جرثقیل دروازه ای یک جرثقیل پل است که در آن پل از طریق پایه های بیرونی در هر دو طرف روی مسیر زمینی قرار می گیرد.در ساختار، از زیر بشکهای، مکانیزم چرخش گاری، چرخ دستی بالابر و قطعات الکتریکی تشکیل شده است.برخی از جرثقیل های دروازه ای فقط در یک طرف دارای پایه های بیرونی هستند و طرف دیگر بر روی ساختمان یا پایه کارخانه تکیه دارند که به آن جرثقیل نیمه دروازه ای می گویند.قاب پل بالایی جرثقیل دروازه ای (شامل تیر اصلی و تیر انتهایی)، پایه ها، تیرهای پایین و سایر قسمت ها.به منظور گسترش دامنه کار جرثقیل، تیر اصلی می تواند فراتر از پایه های بیرونی به یک یا هر دو طرف گسترش یابد تا یک کنسول را تشکیل دهد.همچنین می توان از چرخ دستی بالابر با بازو استفاده کرد و محدوده عملیاتی جرثقیل را می توان از طریق شیار کردن و چرخش بازویی افزایش داد.
جرثقیل دروازه ای دو تیر با قلاب در خارج از انبار یا راه آهن به صورت جانبی برای انجام کارهای معمول بلند کردن و تخلیه استفاده می شود.
این نوع جرثقیل از پل، پایه های نگهدارنده، مکانیسم حرکت جرثقیل، چرخ دستی با وینچ بالابر قوی، تجهیزات الکتریکی و سیستم کنترل تشکیل شده است.
به عنوان طراحی سنگین آن، می توان آن را به طور گسترده در انواع زمینه های صنعتی استفاده کرد.به عنوان طراحی سنگین آن، می توان آن را به طور گسترده در انواع زمینه های صنعتی استفاده کرد.
مزایای جرثقیل دروازه ای دو تیر:
پارامترهای فنی:
| ظرفیت (تن) | 5 | 10 | 16/3.2 | 20/5 | 32/5 | 50/10 | ||
| دهانه (متر) | 18، 22، 24، 26، 30، 35 | |||||||
| ارتفاع بلند کردن (متر) | 10، 11، 12 | |||||||
| طبقه کارگر | A5 | |||||||
| راه کنترل | کنترل کابین یا کنترل از راه دور | |||||||
| منبع نیرو | 3 فاز 380 ولت 50 هرتز (می توانید آن را به عنوان مال خود تامین کنید) | |||||||
| مکانیزم بلند کردن چرخ دستی | ||||||||
|
سرعت بلند کردن (متر/دقیقه) |
قلاب اصلی | 11.3 | 8.5 | 7.9 | 7.2 | 7.5 | 5.9 | |
| قلاب کمکی | - | - | 14.6 | 15.4 | 15.4 | 10.4 | ||
| مکانیزم سفر با چرخ دستی | ||||||||
| سرعت سفر (m/min) | 37.3 | 35.6 | 36.6 | 36.6 | 37 | 36 | ||
| مکانیزم حرکت جرثقیل | ||||||||
| سرعت سفر (m/min) | 37.3 | 39.7 | 37.3 | 39.7 | 39.4 | 38.5 | ||
| قدرت موتور (KW) | 40.8-51.8 | 41.5-52.8 | 80-77 | 84-81 | 99.3-117.3 | 126.5 | ||
| مسیر ریلی توصیه می شود | 43 کیلوگرم در متر | 43 کیلوگرم در متر یا QU70 | ||||||
ساختار تیر اصلی:
1. تیر خرپا
فرم سازه جوش داده شده توسط فولاد زاویه یا تیر I دارای مزایای کم هزینه، وزن سبک و مقاومت خوب در برابر باد است.با این حال، به دلیل تعداد زیاد نقاط جوش و عیوب خود خرپا، تیر خرپا دارای معایبی مانند انحراف زیاد، صلبیت کم، قابلیت اطمینان نسبتاً کم و بازرسی مکرر نقاط جوش است.برای مکان هایی با الزامات ایمنی کم و ظرفیت بالابری کم مناسب است.
2. تیر جعبه
ورق فولادی به یک ساختار جعبه ای جوش داده می شود که دارای ویژگی های ایمنی بالا و استحکام بالا است.معمولاً برای جرثقیل های دروازه ای با تناژ بزرگ و فوق العاده استفاده می شود.تیرهای جعبه ای همچنین دارای معایب هزینه بالا، وزن سنگین و مقاومت ضعیف در برابر باد است.
نحوه انتخاب:
1. انتخاب جرثقیل دروازه ای
2. طول دهانه و کنسول
3. اصل تعیین فاصله بین دو محور
4. اندازه فاصله جرثقیل دروازه ای تعیین می شود

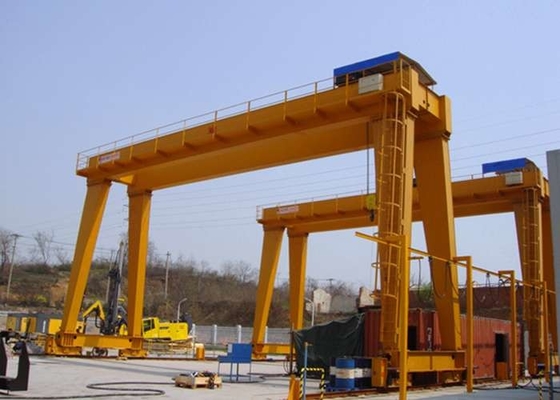

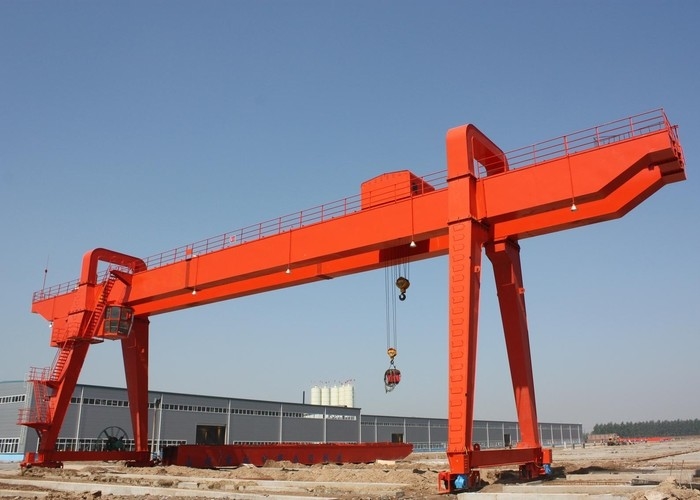

جزئیات جرثقیل دروازه ای دو تیر:
