| محل منبع: | چین |
| نام تجاری: | SANTO |
| گواهی: | ISO, CE |
| شماره مدل: | ام جی |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | USD6000-40000/set |
| جزئیات بسته بندی: | قطعات الکتریکی و سایر قطعات بسته بندی شده توسط جعبه تخته سه لا با کیفیت بالا، تیرهای فولادی بسته بند |
| زمان تحویل: | 35-45 روز کاری |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 5000 مجموعه در سال |
| شرایط. شرط: | جدید | ضمانتنامه: | 12 ماه |
|---|---|---|---|
| طول: | 7-35 متر | خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، نصب میدانی، راه اندازی و آموزش، پشتیبانی آنل |
| ویژگی: | جرثقیل دروازه ای | حداکثر ارتفاع بالابری: | 6 متر تا 30 متر |
| لحظه بلند کردن امتیاز: | ناهمسان | حداکثر بلند کردن بار: | 800T |
| نام محصول: | جرثقیل دروازه ای راه آهن | کاربرد: | کارگاه، انبار، گیاهان، کارخانه، انبار و غیره |
| روش کنترل: | کنترل از راه دور بی سیم، کنترل زمینی، کنترل آویز | ظرفیت بارگیری رتبه بندی شده: | 1-800 تن |
| رنگ: | زرد، قرمز، یا به عنوان الزامات | منبع نیرو: | 3 فاز 380 ولت 50 هرتز یا سفارشی شود |
| منبع تغذیه: | 220V~480V 50/60Hz | ویژگی جرثقیل: | جرثقیل دروازه ای آسان، جرثقیل پورتال، جرثقیل جالوت |
| تایپ کنید: | جرثقیل دروازه ای دو تیرچه سنگین | مکانیزم بالابر: | چرخ دستی وینچ را باز کنید |
| سرعت بلند کردن: | استاندارد یا به عنوان نیاز | قطعات اصلی برق: | Chint، یا به عنوان الزامات زیمنس، اشنایدر |
| برجسته کردن: | جرثقیل Goliath دو تیرچه سفارشی,جرثقیل گولیات دو تیرچه 20T,جرثقیل دروازه ای سانتو 60 تن |
||

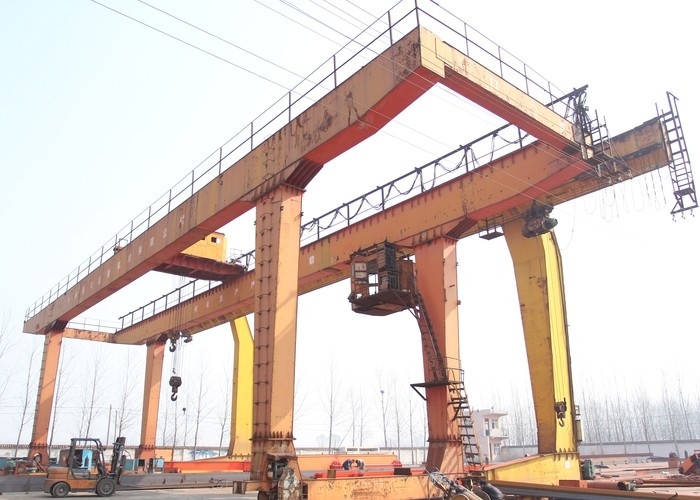

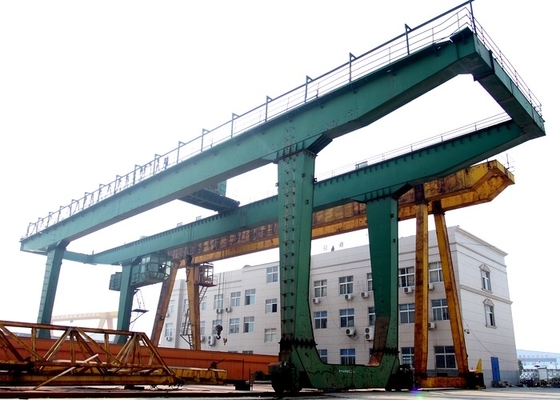

جرثقیل دروازه ای دو تیرچه 20 30 60 تنی طرح سفارشی با چرخ دستی متحرک
مقدمه کلی:
جرثقیل دروازه ای دو پرتو عمدتاً از پل، واگن برقی، مکانیزم حرکت جرثقیل و سیستم الکتریکی تشکیل شده است.
این جرثقیل دروازه ای بر اساس GB/T 14406 "جرثقیل دروازه ای عمومی" طراحی و تولید شده است.به طور گسترده در انبار باز یا راه آهن برای حمل و نقل عمومی و کار بلند کردن کاربرد دارد.همچنین می توان آن را با بسیاری از دستگاه های بالابر برای کارهای خاص مجهز کرد.در حالی که برای بلند کردن محلول با دمای بالا، قابل اشتعال، مواد منفجره، خوردگی، بارگذاری بیش از حد، گرد و غبار و سایر عملیات خطرناک ممنوع است.
اجزای تشکیل دهنده:
طبق استاندارد صنعتی GB/T14406، جرثقیل دروازه ای عمدتاً از اجزای زیر تشکیل شده است.
1. چرخ استوانه ای
2. بافر
3. ترمز را مسدود کنید
4. سیم طناب فولادی
5. قلاب بالابر
6. کابین راننده
7. کاهنده
8. قرقره ریخته گری
9. حلقه ریخته گری
10. موتور
11. تجهیزات کنترل الکترونیکی
پارامترهای فنی معمولی:
| ظرفیت بار | اصلی | تی | 50 | 75 | 100 | 200 | 320 | 400 | 500 | |
| کمک | 10 | 20 | 20 | 32 | 50 | 30 | 80 | |||
| طول | S(m) | 30 | 35 | 40 | 16 | 22 | 18 | 18 | 28.5 | |
| ارتفاع بالابری | اصلی | متر | بالاتر از ریل max.22 | 22 | 16 | 12 | 13 | 18 | 3 3/10 | |
| کمک | بالاتر از ریل max.24 | 17.5 | 13 | 14 | 20 | 34 | ||||
| سرعت بلند کردن | اصلی | متر در دقیقه | 7.68 | 6.25 | 4.62 | 0.2-1.8 | 0.14-1.4 | 0.15-1.5 | 0.15-1.5 | |
| کمک | 19.8 | 9.28 | 9.28 | 6 | 7.5 | 6 | 0.6-6 | |||
| سرعت چرخ دستی | متر در دقیقه | 38.6 | 38.9 | 13.1 | 20 | 7 | 10 | 1.36-13.6 | ||
| سرعت جرثقیل | متر در دقیقه | 42.7 | 17.8 | 16 | 17 | 18 | 1.6-16 | |||
| وظیفه کاری | A5 | A5 | A5 | A5 | A5 | A5 | A5 | |||
| مسیر | QU 80 | QU 100 | QU 120 | |||||||
مزایای:
1. قاب تیرچه جعبه بسیار سفت و سخت
ساختار فشرده، صرفه جویی در فضا.
تیر جعبه تک، تطبیق فناوری جوشکاری پیشرفته، استاندارد ISO.
مواد Q235B (Fe37).
پیچ و مهره های کشش بالا بین تیر و پاها با کلاس 10.9 اتصال ایمنی طول عمر.
چرخ های دو فلنج یا تخت، بلبرینگ های ضد اصطکاک، بافرهای سلولی، محافظ های خروج از ریل.
2. واگن برقی واقعی
مواد طناب درام Q235B، واقعی تر
راهنمای طناب بادوام، عمر طولانی
Limit Switch و دستگاه محافظ اضافه بار به شما کمک می کند تا ایمنی را حفظ کنید
3. آسان برای عملیات، موقعیت دقیق، ایمنی بیشتر
سوئیچ های محدود - برای جلوگیری از بالا بردن بیش از حد و پایین آمدن بیش از حد قلاب.
ایستگاه های فشاری - بسیار سبک، مفید، کارکرد آسان.کنترل از راه دور رادیویی بی سیم نیز به راحتی و به طور گسترده در حال حاضر استفاده می شود.
SOFT STARTS – ماژول‌های استارت نرم الکتریکی/الکترونیکی که به صورت الکتریکی به درایوهای سفر طولانی متصل می‌شوند تا به استارت‌های بدون حرکت، بالشتک و صاف دست یابند.
سکوی تعمیر و نگهداری با نرده دستی - تعمیر و نگهداری آسان، ساده و ایمن جرثقیل که به طور جزئی یا در امتداد تمام طول تیر کشیده شده است.
تصاویر:
