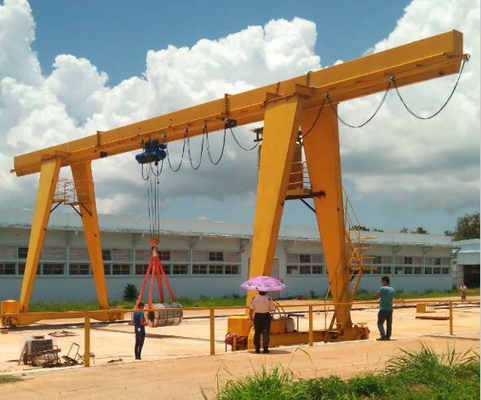

کارگاه با استفاده از جرثقیل دروازه ای تک پرتو با چرخ دستی بالابر CD 10 تن

کارگاه 10 تن با استفاده از جرثقیل دروازه ای تک پرتو با چرخ دستی بالابر CD

شرح:

جرثقیل دروازه ای نوعی جرثقیل سقفی است.عمدتاً برای بارگیری و تخلیه محموله های فضای باز، انبارها و محموله های فله استفاده می شود.جرثقیل های دروازه ای دارای ویژگی های استفاده از سایت بالا، محدوده عملیاتی بزرگ، سازگاری گسترده و تطبیق پذیری قوی هستند و به طور گسترده در محوطه های باربری بندر مورد استفاده قرار می گیرند.

ساختار فلزی آن مانند یک قاب دری شکل است و دو پایه زیر تیر اصلی بلبرینگ تعبیه شده است که می تواند مستقیماً روی مسیر روی زمین راه برود و دو سر تیر اصلی می تواند دارای کنسول های بیرونی باشد.

1. مکانیسم بالابر
بالابر برقی تک تیر
-MDG L نوع: بالابر جانبی با خرچنگ
2. رانده بوگی و زمین پایان تیر
- چرخ فلنج دار فورج شده
-تیر از نوع جعبه جوشی سفت و سخت
-طرح فشرده

3. توری اصلی و پاها
-تیر اصلی و 4 پایه از نوع جعبه جوشی می باشد
- جنس: فولاد کربنی با کیفیت بالای Q235B یا Q355B
- تیر اصلی توسط پیچ و مهره های استحکام به هم متصل می شود.
اتصال جوش توسط اشعه ایکس یا اولتراسونیک آزمایش شده است.
- انحراف طراحی شده≤1/800 دهانه
4. کنترل
-کنترل کابین
-کنترل آویز
-کنترل بی سیم
5. قطعات الکتریکی
- منبع تغذیه هادی
-تمام حرکات جرثقیل مستقل هستند و می توانند به طور همزمان اجرا شوند.
- درجه حفاظت IP55
-قطعات به روشی سازگار با تعمیر و نگهداری قرار می گیرند و کل طرح محافظت خوبی را ارائه می دهد
-کابل‌های فستون بر روی زین‌های کابل آویزان شده‌اند، به چرخ دستی‌های کابل ثابت می‌شوند و در یک مسیر C گالوانیزه کار می‌کنند.
6. نقاشی
حفاظت در برابر خوردگی از طریق زدودن زنگ توسط شات بلاست مکانیکی Sa2.5
-لایه اول پوشش اپوکسی 30 میکرون
-لایه دوم روکش اپوکسی 30 میکرون
-لایه سوم پوشش پلی اورتان 40 میکرون
-ضخامت متوسط: حدود 100 میکرون
-رنگ: قرمز یا نارنجی بر اساس نیاز

مشخصات فنی:

کاربرد:

مشخصات جرثقیل دروازه ای تک تیر فروش گرم به طور گسترده برای انجام کار بارگیری و تخلیه در فضای باز استفاده می شود.چنین
به عنوان منطقه ذخایر مواد، کارخانه سیمان، صنعت گرانیت، صنعت ساختمان و صنعت مهندسی و غیره.
