| محل منبع: | چین |
| نام تجاری: | SANTO |
| گواهی: | ISO, CE |
| شماره مدل: | MH، BMH، MHL، MDG |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | USD2000-10000/set |
| جزئیات بسته بندی: | قطعات الکتریکی و سایر قطعات بسته بندی شده توسط جعبه تخته سه لا با کیفیت بالا، تیرهای فولادی بسته بند |
| زمان تحویل: | 15-30 روز کاری |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 5000 مجموعه در سال |
| شرایط. شرط: | جدید | ضمانتنامه: | 12 ماه |
|---|---|---|---|
| طول: | 7.5-35 متر | خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، نصب میدانی، راه اندازی و آموزش، پشتیبانی آنل |
| ویژگی: | جرثقیل دروازه ای | حداکثر ارتفاع بالابری: | 6 متر تا 30 متر |
| لحظه بلند کردن امتیاز: | ناهمسان | حداکثر بلند کردن بار: | 1-20 تن، حداکثر تا 32 تن |
| نام محصول: | جرثقیل دروازه ای مسافرتی زمینی | کاربرد: | کارگاه، انبار، گیاهان، کارخانه، انبار و غیره |
| روش کنترل: | کنترل از راه دور بی سیم، کنترل زمینی، کنترل آویز | ظرفیت بارگیری رتبه بندی شده: | 1-20 تن |
| رنگ: | زرد، قرمز، یا به عنوان الزامات | منبع نیرو: | 3 فاز 380 ولت 50 هرتز یا سفارشی شود |
| منبع تغذیه: | 220V~480V 50/60Hz | ویژگی جرثقیل: | جرثقیل پل تیری آسان، جرثقیل سقفی تک تیر، جرثقیل EOT، جرثقیل سقفی 7.5 تن |
| تایپ کنید: | جرثقیل پل تک تیر بالابر، جرثقیل سقفی تک تیر، جرثقیل سقفی 10 تن | مکانیزم بالابر: | بالابر برقی |
| سرعت بلند کردن: | 0 تا 8 متر در دقیقه | قطعات اصلی برق: | Chint، یا به عنوان الزامات زیمنس، اشنایدر |
| برجسته کردن: | جرثقیل دروازه ای تک پرتو ZD141,جرثقیل دروازه ای 20T,جرثقیل سنگی گرانیت مرمری 5T 10T |
||

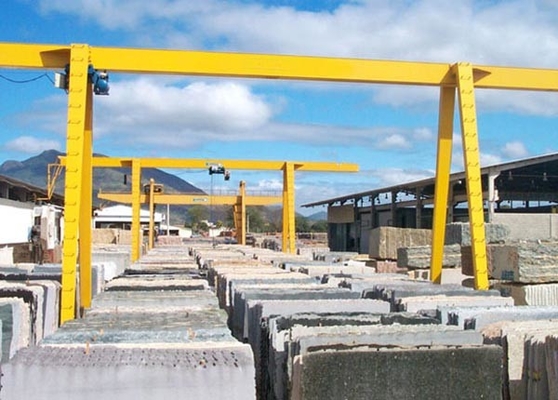

یک قاب تک تیر 5 تن 10 تن 20 تن جرثقیل دروازه ای سیار برای حیاط کالا , سنگ مرمر , سنگ گرانیت
توضیحات کلی:
این جرثقیل معمولاً با بالابر CD1/MD1، کنترل آسان، هزینه کم مطابقت دارد.در خارج برای انجام بارگیری و تخلیه معمولی با وینچ قوی اعمال می شود.
جرثقیل دروازه ای تک پرتو برقی با قلاب در خارج از انبار یا راه آهن به صورت جانبی برای انجام کارهای معمول بلند کردن و تخلیه استفاده می شود، این نوع جرثقیل از پل، پایه های نگهدارنده، اندام مسافرتی جرثقیل، تجهیزات الکتریکی، وینچ بالابر قوی تشکیل شده است، قاب دارای جعبه است. نوع مکانیزم جوشکاری، مکانیزم های حرکت جرثقیل در کابین راننده یا کنترل از راه دور کار می کنند، برق از طریق کابل یا سیم کشویی تامین می شود.
·ویژگی ایمنی:
دستگاه حفاظت از اضافه بار وزن، بافر مواد پلی اورتان طولانی مدت با کیفیت بالا، سوئیچ حد حرکت جرثقیل، عملکرد حفاظتی ولتاژ پایین، سیستم توقف اضطراری، سیستم حفاظت اضافه بار فعلی و غیره!
·روش کنترل:
خط آویز با دکمه فشاری یا کنترل از راه دور یا کابین یا هر دو
·قوانین طراحی و ساخت:
تمام استانداردهایی که برای جرثقیل مورد نیاز است استاندارد چینی است
پارامتر فنی استاندارد
| ظرفیت | تی | 3 | 5 | 10 | 16 | 20 | ||
| طول | متر | 12،16،20،24،30 | ||||||
| روش عملیاتی | خط آویز با فشار دکمه / کابین / از راه دور | |||||||
| سرعت | بلند کردن |
متر در دقیقه |
8،8/0.8 | 8,8/0.8 | 7,7/0.7 | 3.5 | 3.5 | |
| سفر متقابل | 20 | 20 | 20 | 20 | 20 | |||
| مسافرت طولانی | زمین | 20 | 20 | 20 | 20 | 20 | ||
| کابین | 20، 30،45 | 20، 30،40 | 30،40 | 30،40 | 30،40 | |||
| موتور | بلند کردن | /kw را تایپ کنید | ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| سفر متقابل | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.8×2 | ZDY121-4/0.8×2 | YZD-4/0.8×4 | |||
| مسافرت طولانی | زمین | ZDY21-4/0.8×2 ZDY21-4/1.5×2 |
YZY22-4/1.5×2 YZR132M2-6/3.7×2 |
YZR22-4/1.5×2 | YZR160M1-6/6.3×2 YZR160M2-6/8.5×2 |
YZR160M1-6/6.3×2 YZR160M2-6/8.5×2 |
||
| کابین | ZDR100-4/1.5×2 ZDR112-4/2.1×2 |
YZR112L1-4/2.1×2 YZR160M1-6/2.1×2 |
YZR112L1-4/2.1×2 YZR160M2 |
YZR160M2-6/8.5×2 YZR160L2-6/11×2 |
YZR160M2-6/8.5×2 YZR160L2-6/11×2 |
|||
| بالابر برقی | مدل | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| ارتفاع بالابری | متر | 6،9 | ||||||
| وظیفه کاری | A3 | |||||||
| منبع تغذیه | AC 3 فاز 380 ولت 60 هرتز (با توجه به تقاضای شما) | |||||||
سری جرثقیل دروازه ای تک تیر
دو نوع ساختار تیر اصلی و پایه های تکیه گاه به صورت اختیاری بر اساس تعمیرات مشتریان وجود دارد:
|

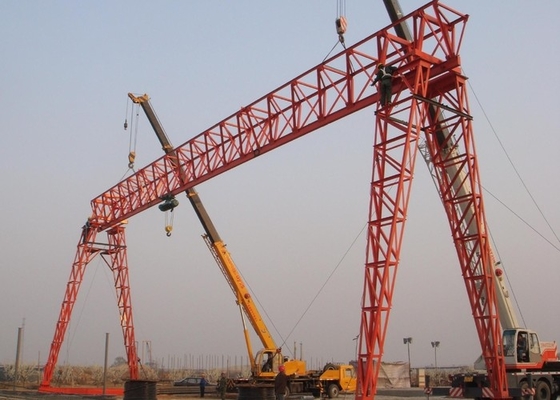

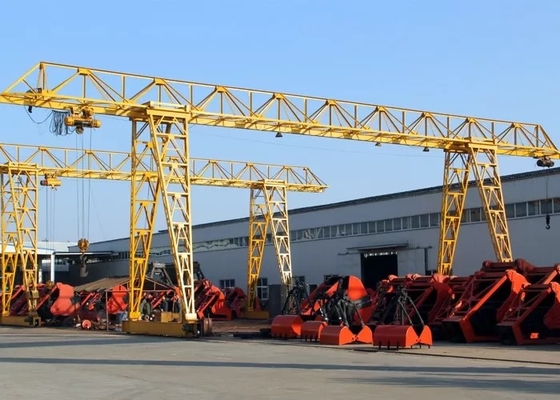

نوع خرپا |

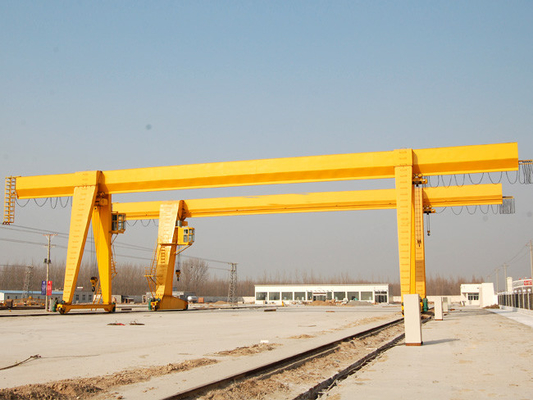

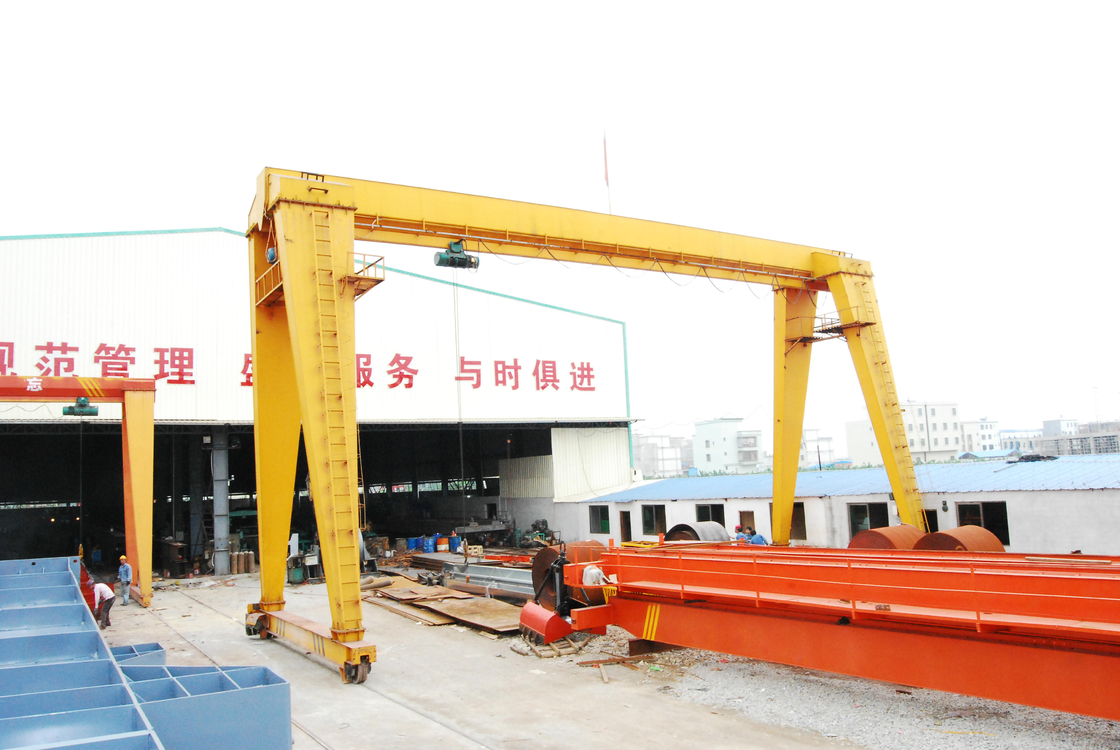

نوع جعبه |
||
|
مزیت - فایده - سود - منفعت: |
مزیت - فایده - سود - منفعت: |
||
|
مشخصات: |
مشخصات: |
تصاویر با جزئیات
درمان سطحی
1) تمام سطوح لخت فولادی به صورت مکانیکی پیش تیمار شده و از نظر شیمیایی چربی زدایی شده اند.
2) عملیات سندبلاست روی فولاد در صورت درخواست در دسترس است.
3) دو لایه پرایمر ضد زنگ پیش تصفیه برای بهبود چسبندگی پوشش لعابی به فلز.
4) رنگ نهایی به رنگ مشتری بستگی دارد.
5) چهار لایه حدود 30 میکرومتر است و می توانند به طور موثر از خوردگی سازه فولادی جلوگیری کنند.
تیر اصلی و پایه های تکیه گاه
دو نوع ساختار تیر اصلی و پایه های تکیه گاه وجود دارد، نوع خرپایی و نوع جعبه، و هر طرح دارای امتیازات نسبی است همانطور که در بالا ذکر شد.
به طور موثر
تیرها و چرخ های کف
1) تیرهای کف با سیستم چرخ های محرک الکتریکی می توانند کف جرثقیل در حال اجرا یا حرکت در امتداد ریل های موازی نصب شده بر روی زمین را کنترل کنند.
2) چرخ ها با کیفیت بسیار بالا و طراحی سنگین هستند، فولاد 45# و عملیات حرارتی عمدا برای عمر طولانی و قابل اعتماد طراحی شده اند.
3) بلبرینگ های نوع مهر و موم شده ضد گل، ضد گرد و غبار و ضد نشت هستند، شفت اصلی ضد خوردگی است.
4) ربات جوشکار و جوشکار سطح بالا جوشکاری را انجام می دهند که کل بدن بسیار قوی و زیبا باشد.
