| محل منبع: | چین |
| نام تجاری: | SANTO |
| گواهی: | ISO, CE |
| شماره مدل: | MH، BMH، MHL، MDG |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | USD2000-10000/set |
| جزئیات بسته بندی: | قطعات الکتریکی و سایر قطعات بسته بندی شده توسط جعبه تخته سه لا با کیفیت بالا، تیرهای فولادی بسته بند |
| زمان تحویل: | 15-30 روز کاری |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 5000 مجموعه در سال |
| شرایط. شرط: | جدید | ضمانتنامه: | 12 ماه |
|---|---|---|---|
| طول: | 7.5-35 متر | خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، نصب میدانی، راه اندازی و آموزش، پشتیبانی آنل |
| ویژگی: | جرثقیل دروازه ای | حداکثر ارتفاع بالابری: | 6 متر تا 30 متر |
| لحظه بلند کردن امتیاز: | ناهمسان | حداکثر بلند کردن بار: | 1-20 تن، حداکثر تا 32 تن |
| نام محصول: | جرثقیل دروازه ای مسافرتی زمینی | کاربرد: | کارگاه، انبار، گیاهان، کارخانه، انبار و غیره |
| روش کنترل: | کنترل از راه دور بی سیم، کنترل زمینی، کنترل آویز | ظرفیت بارگیری رتبه بندی شده: | 1-20 تن |
| رنگ: | زرد، قرمز، یا به عنوان الزامات | منبع نیرو: | 3 فاز 380 ولت 50 هرتز یا سفارشی شود |
| منبع تغذیه: | 220V~480V 50/60Hz | ویژگی جرثقیل: | جرثقیل پل تیری آسان، جرثقیل سقفی تک تیر، جرثقیل EOT، جرثقیل سقفی 7.5 تن |
| تایپ کنید: | جرثقیل پل تک تیر بالابر، جرثقیل سقفی تک تیر، جرثقیل سقفی 10 تن | مکانیزم بالابر: | بالابر برقی |
| سرعت بلند کردن: | 0 تا 8 متر در دقیقه | قطعات اصلی برق: | Chint، یا به عنوان الزامات زیمنس، اشنایدر |
| برجسته کردن: | جرثقیل دروازه ای تک تیرچه ای خرپا,جرثقیل دروازه ای 7 متری دهانه 10 تنی,جرثقیل دروازه ای خرپایی دهانه 40 متری |
||
جرثقیل دروازه ای تک تیرچه خرپایی 10 تن برای کارخانه سیمان
شرح:
جرثقیل دروازه ای یک جرثقیل پل است که در آن پل از طریق پایه های بیرونی در هر دو طرف روی مسیر زمینی قرار می گیرد.در ساختار، از زیر بشکهای، مکانیزم چرخش گاری، چرخ دستی بالابر و قطعات الکتریکی تشکیل شده است.برخی از جرثقیل های دروازه ای فقط در یک طرف دارای پایه های بیرونی هستند و طرف دیگر بر روی ساختمان یا پایه کارخانه تکیه دارند که به آن جرثقیل نیمه دروازه ای می گویند.قاب پل بالایی جرثقیل دروازه ای (شامل تیر اصلی و تیر انتهایی)، پایه ها، تیرهای پایین و سایر قسمت ها.به منظور گسترش دامنه کار جرثقیل، تیر اصلی می تواند فراتر از پایه های بیرونی به یک یا هر دو طرف گسترش یابد تا یک کنسول را تشکیل دهد.از یک چرخ دستی بالابر با یک بازو نیز می توان برای گسترش برد عملیات جرثقیل از طریق گام و چرخش بازوی استفاده کرد.
مشخصات فنی:
| ظرفیت | تن | 3 | 5 | 10 | 16 | 20 | ||
| طول | متر | 7، 10، 16،20،24،30، 35، 40 بر اساس نیاز | ||||||
| روش عملیات | خط آویز با فشار دکمه / کابین / از راه دور | |||||||
| سرعت | بلند کردن | متر در دقیقه | 8،8/0.8 | 8,8/0.8 | 7,7/0.7 | 3.5 | 3.5 | |
| سفر متقابل | 20 | 20 | 20 | 20 | 20 | |||
| مسافرت طولانی | زمین | 20 | 20 | 20 | 20 | 20 | ||
| کابین | 20، 30،45 | 20، 30،40 | 30،40 | 30،40 | 30،40 | |||
| موتور | بلند کردن | /kw را تایپ کنید |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| سفر متقابل | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| مسافرت طولانی | زمین |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| کابین |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| بالابر برقی | مدل | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| ارتفاع بالابری | متر | 6،9،12،18،24،30 | ||||||
| وظیفه کاری | A3 | |||||||
| منبع تغذیه | 3 فاز AC 380 ولت 50 هرتز (با توجه به تقاضای شما) | |||||||
نحوه انتخاب:
1. انتخاب جرثقیل دروازه ای
مقررات مربوطه GB/T14406-1993 و GB5905-86 را برای جرثقیل دروازه ای عمومی رعایت کنید.
در شرایط عادی، ظرفیت بالابری کمتر از 50 تن، دهانه کمتر از 35 متر است، و هیچ شرایط خاصی برای استفاده وجود ندارد، باید نوع تک پرتو اصلی انتخاب شود.اگر لازم است عرض پایه دروازه ای زیاد باشد، سرعت کار زیاد باشد یا قطعات سنگین و بلند اغلب بلند شوند، جرثقیل دروازه ای دو تیر باید انتخاب شود.
2. طول دهانه و کنسول
دهانه جرثقیل دروازه ای عامل مهمی است که بر کیفیت خود جرثقیل تأثیر می گذارد.در انتخاب، دهانه باید با فرض رعایت شرایط استفاده از تجهیزات و رعایت استانداردهای سری دهانه به حداقل برسد.
3. اصل تعیین فاصله بین دو محور
(الف) می تواند الزامات پایداری دروازه در امتداد مسیر جرثقیل را برآورده کند.
(ب) ابعاد کلی کالا باید بتواند به آرامی از قاب فولادی مسطح پایه های بیرونی عبور کند.
(ج) توجه داشته باشید که فاصله بین دو محور B با دهانه S متناسب است.
4. اندازه فاصله جرثقیل دروازه ای تعیین می شود
در حین کار باید بین ابعاد خارجی جرثقیل دروازه ای و عبور کالا و وسایل حمل و نقل در حیاط فضای مشخصی وجود داشته باشد تا عملیات تخلیه و بارگیری تسهیل شود.هنگام بارگیری و تخلیه در دهانه، وسیله نقلیه عمومی باید بیش از 0.7 متر از پایه در فاصله داشته باشد.هنگامی که پخش کننده کار نمی کند، باید بیش از 0.5 متر از وسیله نقلیه حمل و نقل فاصله داشته باشد و زمانی که کالا از پایه های در عبور می کند، باید بیش از 0.5 متر فاصله داشته باشد.

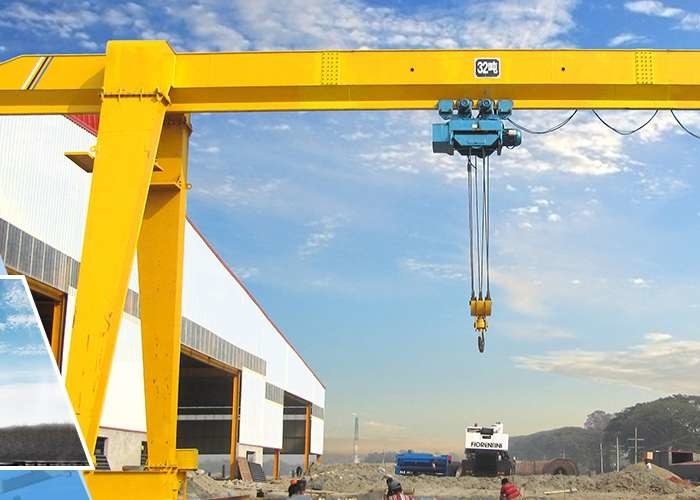

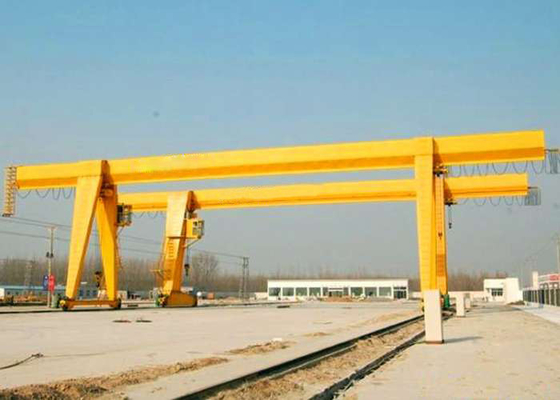

عکس های جرثقیل:
