| محل منبع: | چین |
| نام تجاری: | SANTO |
| گواهی: | ISO, CE |
| شماره مدل: | MH، BMH، MHL، MDG |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | USD2000-10000/set |
| جزئیات بسته بندی: | قطعات الکتریکی و سایر قطعات بسته بندی شده توسط جعبه تخته سه لا با کیفیت بالا، تیرهای فولادی بسته بند |
| زمان تحویل: | 15-30 روز کاری |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 5000 مجموعه در سال |
| وضعیت: | جدید | ضمانتنامه: | 12 ماه |
|---|---|---|---|
| طول: | 7.5-35 متر | خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، نصب میدانی، راه اندازی و آموزش، پشتیبانی آنل |
| ویژگی: | جرثقیل دروازه ای | Max. حداکثر lifting height ارتفاع بالابری: | 6 متر تا 30 متر |
| لحظه بلند کردن امتیاز: | ناهمسان | Max. حداکثر lifting load بلند کردن بار: | 1-20 تن، حداکثر تا 32 تن |
| نام محصول: | جرثقیل دروازه ای مسافرتی زمینی | کاربرد: | کارگاه، انبار، گیاهان، کارخانه، انبار و غیره |
| برجسته: | کارگاه جرثقیل دروازه ای تک تیرچه,جرثقیل دروازه ای 10 تنی,جرثقیل دروازه ای 10 تنی |
||
10 تن MH مدل کارگاه تک تیر جرثقیل دروازه ای نوع ریل سوار
شرح:
اطلاعات اولیه محصول
مدل: MH
ظرفیت بالابری: 1-20 تن
کلاس کاری: ISO A3
روش کنترل: کنترل کابینت، کنترل از راه دور و آویز با کنترل کابلی
دمای محیط: -20-40 ℃ در داخل یا خارج از منزل
روش کنترل: کنترل کابینت، کنترل از راه دور و آویز با کنترل کابلی
قطعات مکانیکی اصلی: تیر اصلی، پایه های نگهدارنده، تیر پایین با چرخ.
قطعات الکتریکی: موتورهای مسافرتی طولانی، موتورهای بالابر، موتورهای متقابل، جعبه کنترل الکتریکی، سوئیچ های محدود، محدود کننده اضافه بار.
کاربرد محصول:
جرثقیل دروازه ای تک تیر، جرثقیل دروازه ای روی ریل زمینی است و به طور گسترده در حیاط باز و انبار داخل برای بارگیری/تخلیه مواد استفاده می شود.
مزایای محصول:
جرثقیل دروازه ای مدل MH Single Girder مجهز به موتورهای با برند چینی، طراحی سنتی، فناوری بالغ، تحویل سریع، تعمیر و نگهداری آسان، ساختار ساده، هزینه اقتصادی آن را به بهترین فروش در بین تمام جرثقیل ها تبدیل کرده است.
جزئیات قطعات جرثقیل دروازه ای تک تیر:
1. مکانیسم بالابر
- بالابر برقی تک تیر
- نوع MDG L: بالابر جانبی با خرچنگ
2. رانده بوگی و زمین پایان تیر
- چرخ فلنج دار فورج
- تیر از نوع جعبه جوشی سفت و سخت
- چیدمان فشرده
3. توری اصلی و پاها
- تیر اصلی و 4 پایه از نوع جعبه جوشی می باشد
- جنس: فولاد کربن با کیفیت بالای Q235B یا Q355B
- تیر اصلی توسط پیچ های استحکامی به هم متصل می شود.
- اتصال جوش توسط اشعه ایکس یا معاینه اولتراسونیک آزمایش شده است.
- انحراف طراحی شده≤1/800 دهانه
4. کنترل
- کنترل کابین
- کنترل آویز
- کنترل بی سیم
5. قطعات الکتریکی
- منبع تغذیه هادی
- تمام حرکات جرثقیل مستقل هستند و می توانند به طور همزمان اجرا شوند.
- درجه حفاظت IP55
- اجزاء به روشی مناسب برای تعمیر و نگهداری قرار می گیرند و کل طرح محافظت خوبی را ارائه می دهد
- کابل های فستون بر روی زین های کابل آویزان هستند، به چرخ دستی های کابل ثابت می شوند و در یک مسیر C گالوانیزه کار می کنند.
6. نقاشی
- حفاظت در برابر خوردگی از طریق حذف زنگ توسط شات بلاست مکانیکی Sa2.5
- لایه اول روکش اپوکسی 30 میکرون
- لایه دوم روکش اپوکسی 30 میکرون
- لایه سوم پوشش پلی اورتان 40 میکرون
- ضخامت متوسط: حدود 100 میکرون
- رنگ: قرمز یا نارنجی بر اساس نیاز
مشخصات فنی:
| ظرفیت | تن | 3 | 5 | 10 | 16 | 20 | ||
| طول | متر | 7، 10، 16،20،24،30، 35، 40 بر اساس نیاز | ||||||
| روش عملیات | خط آویز با فشار دکمه / کابین / از راه دور | |||||||
| سرعت | بلند کردن | متر در دقیقه | 8،8/0.8 | 8,8/0.8 | 7,7/0.7 | 3.5 | 3.5 | |
| سفر متقابل | 20 | 20 | 20 | 20 | 20 | |||
| مسافرت طولانی | زمین | 20 | 20 | 20 | 20 | 20 | ||
| کابین | 20، 30،45 | 20، 30،40 | 30،40 | 30،40 | 30،40 | |||
| موتور | بلند کردن | /kw را تایپ کنید |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| سفر متقابل | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| مسافرت طولانی | زمین |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| کابین |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| بالابر برقی | مدل | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| ارتفاع بالابری | متر | 6،9،12،18،24،30 | ||||||
| وظیفه کاری | A3 | |||||||
| منبع تغذیه | AC 3 فاز 380 ولت 50 هرتز (با توجه به تقاضای شما) | |||||||
ویژگی های ایمنی:
دستگاه محافظت از اضافه بار وزن، بافر مواد پلی اورتان طولانی مدت با کیفیت بالا، سوئیچ حد حرکت جرثقیل، عملکرد حفاظتی ولتاژ پایین، سیستم توقف اضطراری، سیستم حفاظت اضافه بار فعلی و غیره!
کاربرد:
مشخصات جرثقیل دروازه ای تک تیر فروش گرم به طور گسترده برای انجام کار بارگیری و تخلیه در فضای باز استفاده می شود.چنین
به عنوان منطقه ذخایر مواد، کارخانه سیمان، صنعت گرانیت، صنعت ساختمان و صنعت مهندسی و غیره.

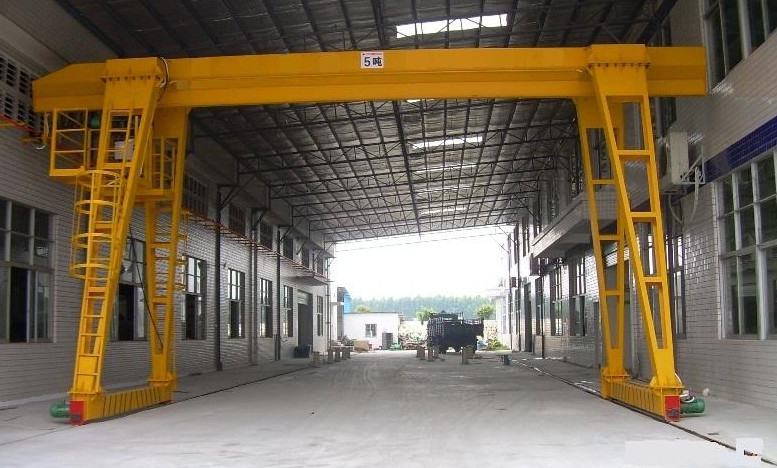

عکس های جرثقیل:
