| محل منبع: | چین |
| نام تجاری: | SANTO |
| گواهی: | ISO, CE |
| شماره مدل: | MH، BMH، MHL، MDG |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | USD2000-10000/set |
| جزئیات بسته بندی: | قطعات الکتریکی و سایر قطعات بسته بندی شده توسط جعبه تخته سه لا با کیفیت بالا، تیرهای فولادی بسته بند |
| زمان تحویل: | 15-30 روز کاری |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 5000 مجموعه در سال |
| شرایط. شرط: | جدید | ضمانتنامه: | 12 ماه |
|---|---|---|---|
| طول: | 7.5-35 متر | خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، نصب میدانی، راه اندازی و آموزش، پشتیبانی آنل |
| ویژگی: | جرثقیل دروازه ای | حداکثر ارتفاع بالابری: | 6 متر تا 30 متر |
| لحظه بلند کردن امتیاز: | ناهمسان | حداکثر بلند کردن بار: | 1-20 تن، حداکثر تا 32 تن |
| نام محصول: | جرثقیل دروازه ای مسافرتی زمینی | کاربرد: | کارگاه، انبار، گیاهان، کارخانه، انبار و غیره |
| روش کنترل: | کنترل از راه دور بی سیم، کنترل زمینی، کنترل آویز | ظرفیت بارگیری رتبه بندی شده: | 1-20 تن |
| رنگ: | زرد، قرمز، یا به عنوان الزامات | منبع نیرو: | 3 فاز 380 ولت 50 هرتز یا سفارشی شود |
| منبع تغذیه: | 220V~480V 50/60Hz | ویژگی جرثقیل: | جرثقیل پل تیری آسان، جرثقیل سقفی تک تیر، جرثقیل EOT، جرثقیل سقفی 7.5 تن |
| تایپ کنید: | جرثقیل پل تک تیر بالابر، جرثقیل سقفی تک تیر، جرثقیل سقفی 10 تن | مکانیزم بالابر: | بالابر برقی |
| سرعت بلند کردن: | 0 تا 8 متر در دقیقه | قطعات اصلی برق: | Chint، یا به عنوان الزامات زیمنس، اشنایدر |
| برجسته: | جرثقیل دروازه ای بالابر برقی 32T,جرثقیل دروازه ای بالابر برقی ZD41,بالابر دروازه ای برقی 3T |
||

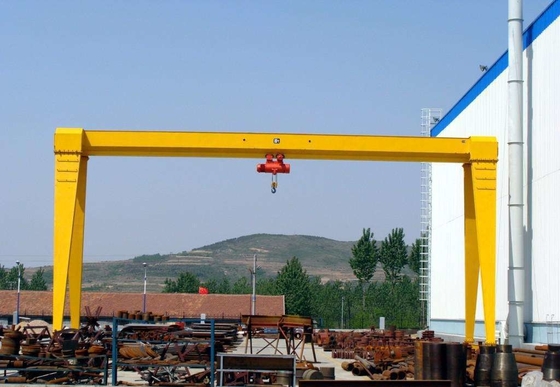

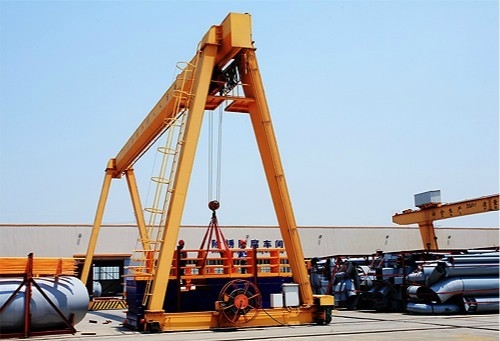

جرثقیل دروازه ای تک تیر بالابر برقی با قلاب برای صنعت ساختمان
شرح:
جرثقیل دروازه ای تک تیر دارای ویژگی های ساختار ساده، نصب آسان، وزن سبک، مقاومت خوب در برابر باد است.تیر اصلی عمدتا از نوع ساختار جعبه ریلی بایاس است. جرثقیل بالابر نوع پورتال بالابر برقی و سی دی، MD و غیره بسیاری از انواع بالابر برقی مدل استفاده می کند، یکی از انواع جرثقیل بالابر در مقیاس متوسط و کوچک است که دارای محور حرکت است. ظرفیت بالابری مناسب 3t~32t است، دهانه مناسب 12~35 متر است، دمای شرایط کار - 20 ℃ تا +40 ℃.
ویژگی های ایمنی:
دستگاه حفاظت از اضافه بار وزن، بافر مواد پلی اورتان طولانی مدت با کیفیت بالا، سوئیچ حد حرکت جرثقیل، عملکرد حفاظتی ولتاژ پایین، سیستم توقف اضطراری، سیستم حفاظت اضافه بار فعلی و غیره!
مشخصات فنی:
| ظرفیت | تن | 3 | 5 | 10 | 16 | 20 | ||
| طول | متر | 7، 10، 16،20،24،30، 35، 40 بر اساس نیاز | ||||||
| روش عملیات | خط آویز با فشار دکمه / کابین / از راه دور | |||||||
| سرعت | بلند کردن | متر در دقیقه | 8،8/0.8 | 8,8/0.8 | 7,7/0.7 | 3.5 | 3.5 | |
| سفر متقابل | 20 | 20 | 20 | 20 | 20 | |||
| مسافرت طولانی | زمین | 20 | 20 | 20 | 20 | 20 | ||
| کابین | 20، 30،45 | 20، 30،40 | 30،40 | 30،40 | 30،40 | |||
| موتور | بلند کردن | /kw را تایپ کنید |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| سفر متقابل | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| مسافرت طولانی | زمین |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| کابین |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| بالابر برقی | مدل | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| ارتفاع بالابری | متر | 6،9،12،18،24،30 | ||||||
| وظیفه کاری | A3 | |||||||
| منبع تغذیه | 3 فاز AC 380 ولت 50 هرتز (با توجه به تقاضای شما) | |||||||
جزئیات قطعات جرثقیل دروازه ای تک تیر:
1. مکانیسم بالابر
- بالابر برقی تک تیر
- نوع MDG L: بالابر جانبی با خرچنگ
2. رانده بوگی و زمین پایان تیر
- چرخ فلنج دار فورج
- تیر از نوع جعبه جوش داده شده صلب
- چیدمان فشرده
3. توری اصلی و پاها
- تیر اصلی و 4 پایه از نوع جعبه جوشی می باشد
- جنس: فولاد کربنی با کیفیت بالای Q235B یا Q355B
- تیر اصلی توسط پیچ های استحکامی به هم متصل می شود.
- اتصال جوش توسط اشعه ایکس یا معاینه اولتراسونیک آزمایش شده است.
- انحراف طراحی شده≤1/800 دهانه
4. کنترل
- کنترل کابین
- کنترل آویز
- کنترل بی سیم
5. قطعات الکتریکی
- منبع تغذیه هادی
- تمام حرکات جرثقیل مستقل هستند و می توانند به طور همزمان اجرا شوند.
- درجه حفاظت IP55
- اجزاء به روشی مناسب برای تعمیر و نگهداری قرار گرفته اند و کل چیدمان محافظت خوبی را ارائه می دهد
- کابل های فستون بر روی زین های کابل آویزان هستند، به چرخ دستی های کابل ثابت می شوند و در یک مسیر C گالوانیزه کار می کنند.
6. نقاشی
- حفاظت در برابر خوردگی از طریق حذف زنگ توسط شات بلاست مکانیکی Sa2.5
- لایه اول پوشش اپوکسی 30 میکرون
- لایه دوم روکش اپوکسی 30 میکرون
- لایه سوم پوشش پلی اورتان 40 میکرون
- ضخامت متوسط: حدود 100 میکرون
- رنگ: قرمز یا نارنجی بر اساس نیاز
نحوه انتخاب:
1. انتخاب جرثقیل دروازه ای
مقررات مربوطه GB/T14406-1993 و GB5905-86 را برای جرثقیل دروازه ای عمومی رعایت کنید.
در شرایط عادی، ظرفیت بالابری کمتر از 50 تن، دهانه کمتر از 35 متر است، و هیچ شرایط خاصی برای استفاده وجود ندارد، باید نوع تک پرتو اصلی انتخاب شود.اگر لازم است عرض پایه دروازه ای زیاد باشد، سرعت کار زیاد باشد یا قطعات سنگین و بلند اغلب بلند شوند، جرثقیل دروازه ای دو تیر باید انتخاب شود.
2. طول دهانه و کنسول
دهانه جرثقیل دروازه ای عامل مهمی است که بر کیفیت خود جرثقیل تأثیر می گذارد.در انتخاب، دهانه باید با فرض رعایت شرایط استفاده از تجهیزات و رعایت استانداردهای سری دهانه به حداقل برسد.
3. اصل تعیین فاصله بین دو محور
(الف) می تواند الزامات پایداری دروازه در امتداد مسیر جرثقیل را برآورده کند.
(ب) ابعاد کلی کالا باید بتواند به آرامی از قاب فولادی مسطح پایه های بیرونی عبور کند.
(ج) توجه داشته باشید که فاصله بین دو محور B با دهانه S متناسب است.
4. اندازه فاصله جرثقیل دروازه ای تعیین می شود
در حین کار باید بین ابعاد خارجی جرثقیل دروازه ای و عبور کالا و وسایل حمل و نقل در حیاط فضای مشخصی وجود داشته باشد تا عملیات تخلیه و بارگیری تسهیل شود.هنگام بارگیری و تخلیه در دهانه، وسیله نقلیه عمومی باید بیش از 0.7 متر از پایه در فاصله داشته باشد.هنگامی که پخش کننده کار نمی کند، باید بیش از 0.5 متر از وسیله نقلیه حمل و نقل فاصله داشته باشد و زمانی که کالا از پایه های در عبور می کند، باید بیش از 0.5 متر فاصله داشته باشد.
