| محل منبع: | چین |
| نام تجاری: | SANTO |
| گواهی: | ISO, CE |
| شماره مدل: | MH، BMH، MHL، MDG |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | USD2000-10000/set |
| جزئیات بسته بندی: | قطعات الکتریکی و سایر قطعات بسته بندی شده توسط جعبه تخته سه لا با کیفیت بالا، تیرهای فولادی بسته بند |
| زمان تحویل: | 15-30 روز کاری |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 5000 مجموعه در سال |
| شرایط. شرط: | جدید | ضمانتنامه: | 12 ماه |
|---|---|---|---|
| طول: | 7.5-35 متر | خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، نصب میدانی، راه اندازی و آموزش، پشتیبانی آنل |
| ویژگی: | جرثقیل دروازه ای | حداکثر ارتفاع بالابری: | 6 متر تا 30 متر |
| لحظه بلند کردن امتیاز: | ناهمسان | حداکثر بلند کردن بار: | 1-20 تن، حداکثر تا 32 تن |
| نام محصول: | جرثقیل دروازه ای مسافرتی زمینی | کاربرد: | کارگاه، انبار، گیاهان، کارخانه، انبار و غیره |
| روش کنترل: | کنترل از راه دور بی سیم، کنترل زمینی، کنترل آویز | ظرفیت بارگیری رتبه بندی شده: | 1-20 تن |
| رنگ: | زرد، قرمز، یا به عنوان الزامات | منبع نیرو: | 3 فاز 380 ولت 50 هرتز یا سفارشی شود |
| منبع تغذیه: | 220V~480V 50/60Hz | ویژگی جرثقیل: | جرثقیل پل تیری آسان، جرثقیل سقفی تک تیر، جرثقیل EOT، جرثقیل سقفی 7.5 تن |
| تایپ کنید: | جرثقیل پل تک تیر بالابر، جرثقیل سقفی تک تیر، جرثقیل سقفی 10 تن | مکانیزم بالابر: | بالابر برقی |
| سرعت بلند کردن: | 0 تا 8 متر در دقیقه | قطعات اصلی برق: | Chint، یا به عنوان الزامات زیمنس، اشنایدر |
| برجسته: | جرثقیل دروازه ای پورتال بالابر برقی 20 تن,جرثقیل دروازه ای انبار با قلاب,انبارها جرثقیل دروازه ای سقفی 1 تن |
||

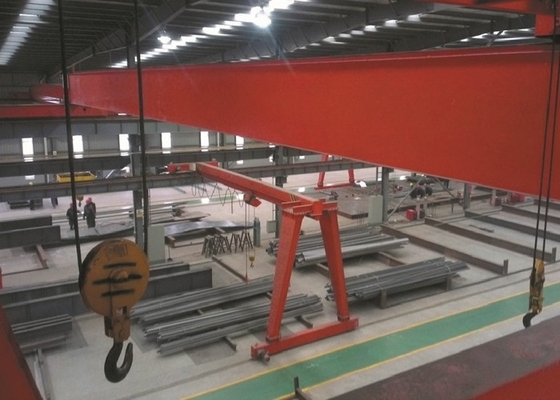

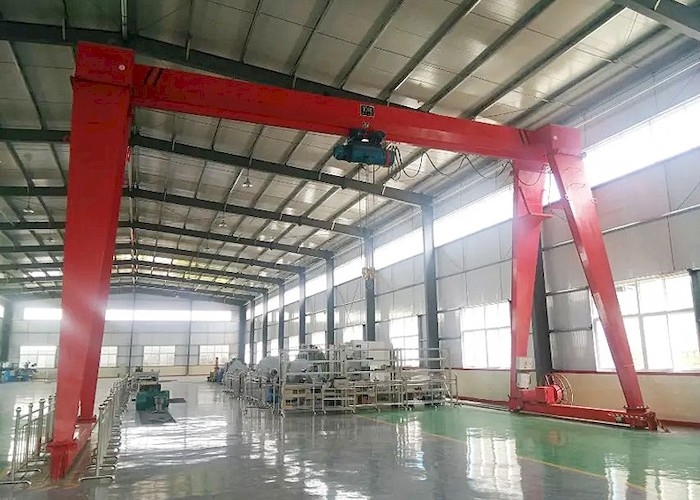

جرثقیل دروازه ای تک پرتو بالابر برقی 1 - 20 تنی با قلاب برای انبار
شرح:
جرثقیل دروازه ای نوعی جرثقیل سقفی است.عمدتاً برای بارگیری و تخلیه محموله های فضای باز، انبارها و محموله های فله استفاده می شود.جرثقیل های دروازه ای دارای ویژگی های بهره برداری بالا، محدوده عملیاتی زیاد، سازگاری گسترده و تطبیق پذیری قوی هستند و به طور گسترده در محوطه های باربری بندر استفاده می شوند.
ساختار فلزی آن مانند یک قاب دری شکل است و دو پایه زیر تیر اصلی یاتاقان نصب شده است که می تواند مستقیماً روی مسیر روی زمین راه برود و دو سر تیر اصلی می تواند دارای کنسول های بیرونی باشد.
جزئیات قطعات جرثقیل دروازه ای تک تیر:
1. مکانیسم بالابر
بالابر برقی تک تیر
-MDG نوع L: بالابر جانبی با خرچنگ
2.Driven Bogie و Ground End Beam
- چرخ فلنج دار فورج شده
-تیر از نوع جعبه جوشی سفت و سخت
-طرح فشرده
3. توری اصلی و پاها
-تیر اصلی و 4 پایه از نوع جعبه جوشی می باشد
- جنس: فولاد کربنی با کیفیت بالای Q235B یا Q355B
- تیر اصلی توسط پیچ و مهره های استحکام به هم متصل می شود.
اتصال جوش توسط اشعه ایکس یا اولتراسونیک آزمایش شده است.
- انحراف طراحی شده≤1/800 دهانه
4-کنترل
-کنترل کابین
-کنترل آویز
-کنترل بی سیم
5. قطعات الکتریکی
- منبع تغذیه هادی
-تمام حرکات جرثقیل مستقل هستند و می توانند به طور همزمان اجرا شوند.
- درجه حفاظت IP55
-قطعات به روشی سازگار با تعمیر و نگهداری قرار می گیرند و کل طرح محافظت خوبی را ارائه می دهد
-کابل های فستون بر روی زین های کابل آویزان شده اند، به چرخ دستی های کابل ثابت می شوند و در یک مسیر C گالوانیزه کار می کنند.
6-نقاشی
-محافظت در برابر خوردگی از طریق زدودن زنگ توسط شات بلاست مکانیکی Sa2.5
-لایه اول پوشش اپوکسی 30 میکرون
-لایه دوم روکش اپوکسی 30 میکرون
-لایه سوم پوشش پلی اورتان 40 میکرون
-ضخامت متوسط: حدود 100 میکرون
-رنگ: قرمز یا نارنجی بر اساس نیاز
مشخصات فنی:
| ظرفیت | تن | 3 | 5 | 10 | 16 | 20 | ||
| طول | متر | 7، 10، 16،20،24،30، 35، 40 بر اساس نیاز | ||||||
| روش عملیات | خط آویز با فشار دکمه / کابین / از راه دور | |||||||
| سرعت | بلند کردن | متر در دقیقه | 8،8/0.8 | 8,8/0.8 | 7,7/0.7 | 3.5 | 3.5 | |
| سفر متقابل | 20 | 20 | 20 | 20 | 20 | |||
| مسافرت طولانی | زمین | 20 | 20 | 20 | 20 | 20 | ||
| کابین | 20، 30،45 | 20، 30،40 | 30،40 | 30،40 | 30،40 | |||
| موتور | بلند کردن | /kw را تایپ کنید |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| سفر متقابل | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| مسافرت طولانی | زمین |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| کابین |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| بالابر برقی | مدل | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| ارتفاع بالابری | متر | 6،9،12،18،24،30 | ||||||
| وظیفه کاری | A3 | |||||||
| منبع تغذیه | 3 فاز AC 380 ولت 50 هرتز (با توجه به تقاضای شما) | |||||||
کاربرد:
مشخصات جرثقیل دروازه ای تک تیر فروش گرم به طور گسترده برای انجام کار بارگیری و تخلیه در فضای باز استفاده می شود.چنین
به عنوان منطقه ذخایر مواد، کارخانه سیمان، صنعت گرانیت، صنعت ساخت و ساز، و صنعت مهندسی و غیره.
درباره ما:
برای بیش از 35 سال، Santo Cranes راه حل های قابل اعتمادی را به مشتریان در سراسر جهان ارائه می دهد.ما به‌عنوان یکی از تولیدکنندگان جرثقیل پیشرو در جهان، طیف وسیعی از محصولات و راه‌حل‌های با تکنولوژی پیشرفته و بهترین را برای تمامی نیازهای جریان مواد صنعتی و بالابر شما ارائه می‌کنیم.
