| محل منبع: | چین |
| نام تجاری: | SANTO |
| گواهی: | ISO, CE |
| شماره مدل: | MH، BMH، MHL، MDG |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | USD2000-10000/set |
| جزئیات بسته بندی: | قطعات الکتریکی و سایر قطعات بسته بندی شده توسط جعبه تخته سه لا با کیفیت بالا، تیرهای فولادی بسته بند |
| زمان تحویل: | 15-30 روز کاری |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 5000 مجموعه در سال |
| وضعیت: | جدید | ضمانتنامه: | 12 ماه |
|---|---|---|---|
| طول: | 7.5-35 متر | خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، نصب میدانی، راه اندازی و آموزش، پشتیبانی آنل |
| ویژگی: | جرثقیل دروازه ای | حداکثر ارتفاع بالابری: | 6 متر تا 30 متر |
| لحظه بلند کردن امتیاز: | ناهمسان | حداکثر بلند کردن بار: | 1-20 تن، حداکثر تا 32 تن |
| نام محصول: | جرثقیل دروازه ای مسافرتی زمینی | کاربرد: | کارگاه، انبار، گیاهان، کارخانه، انبار و غیره |
| روش کنترل: | کنترل از راه دور بی سیم، کنترل زمینی، کنترل آویز | ظرفیت بارگیری رتبه بندی شده: | 1-20 تن |
| رنگ: | زرد، قرمز، یا به عنوان الزامات | منبع نیرو: | 3 فاز 380 ولت 50 هرتز یا سفارشی شود |
| منبع تغذیه: | 220V~480V 50/60Hz | ویژگی جرثقیل: | جرثقیل پل تیری آسان، جرثقیل سقفی تک تیر، جرثقیل EOT، جرثقیل سقفی 7.5 تن |
| تایپ کنید: | جرثقیل پل تک تیر بالابر، جرثقیل سقفی تک تیر، جرثقیل سقفی 10 تن | مکانیسم بالابر: | بالابر برقی |
| سرعت بلند کردن: | 0 تا 8 متر در دقیقه | قطعات اصلی برق: | Chint، یا به عنوان الزامات زیمنس، اشنایدر |
| برجسته: | جرثقیل دروازه ای 35 متری تک تیر,جرثقیل دروازه ای 50 تنی IP55,IP55 جرثقیل پورتال خارجی بندرگاه |
||
جرثقیل دروازه ای گلیات مدل 16 تنی فولادی مدل MH سفارشی.
شرح:

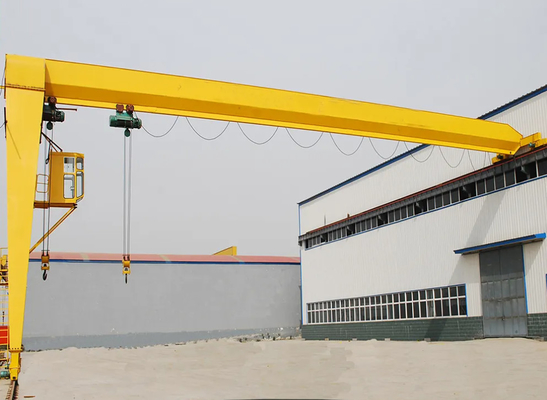

جرثقیل دروازه ای یک جرثقیل از نوع پل است که در آن پل در مسیر زمینی توسط پایه های بیرونی در دو طرف پشتیبانی می شود.از نظر ساختاری، از یک دروازه، یک مکانیسم چرخ دستی، یک چرخ دستی بالابر و قطعات الکتریکی تشکیل شده است.برخی از جرثقیل های دروازه ای فقط در یک طرف دارای پایه های بیرونی هستند و طرف دیگر آن بر روی کارگاه یا پایه نگهدارنده است که به آن جرثقیل نیمه دروازه ای می گویند.قاب پل بالایی جرثقیل دروازه ای (شامل تیر اصلی و تیر انتهایی)، پایه های بیرونی، تیر پایین و سایر قسمت ها تشکیل شده است.به منظور گسترش دامنه کار جرثقیل، پرتو اصلی می تواند فراتر از پایه ها به یک یا هر دو طرف گسترش یابد تا یک کنسول را تشکیل دهد.از یک چرخ دستی بالابر با یک بازو نیز می توان برای گسترش برد عملیات جرثقیل از طریق گام و چرخش بازوی استفاده کرد.
جزئیات قطعات جرثقیل دروازه ای تک تیر:
1. مکانیسم بالابر
- بالابر برقی تک تیر
- نوع MDG L: بالابر جانبی با خرچنگ
2. رانده بوگی و زمین پایان تیر
- چرخ فلنج دار فورج
- تیر از نوع جعبه جوش داده شده صلب
- چیدمان فشرده
3. توری اصلی و پاها
- تیر اصلی و 4 پایه از نوع جعبه جوشی می باشد
- جنس: فولاد کربنی با کیفیت بالای Q235B یا Q355B
- تیر اصلی توسط پیچ های استحکامی به هم متصل می شود.
- اتصال جوش توسط اشعه ایکس یا معاینه اولتراسونیک آزمایش شده است.
- انحراف طراحی شده≤1/800 دهانه
4. کنترل
- کنترل کابین
- کنترل آویز
- کنترل بی سیم
5. قطعات الکتریکی
- منبع تغذیه هادی
- تمام حرکات جرثقیل مستقل هستند و می توانند به طور همزمان اجرا شوند.
- درجه حفاظت IP55
- اجزاء به روشی مناسب برای تعمیر و نگهداری قرار گرفته اند و کل چیدمان محافظت خوبی را ارائه می دهد
- کابل های فستون بر روی زین های کابل آویزان هستند، به چرخ دستی های کابل ثابت می شوند و در یک مسیر C گالوانیزه کار می کنند.
6. نقاشی
- حفاظت در برابر خوردگی از طریق حذف زنگ توسط شات بلاست مکانیکی Sa2.5
- لایه اول پوشش اپوکسی 30 میکرون
- لایه دوم روکش اپوکسی 30 میکرون
- لایه سوم پوشش پلی اورتان 40 میکرون
- ضخامت متوسط: حدود 100 میکرون
- رنگ: قرمز یا نارنجی بر اساس نیاز
مشخصات فنی:
| ظرفیت | تن | 3 | 5 | 10 | 16 | 20 | ||
| طول | متر | 7، 10، 16،20،24،30، 35، 40 بر اساس نیاز | ||||||
| روش عملیات | خط آویز با فشار دکمه / کابین / از راه دور | |||||||
| سرعت | بلند کردن | متر در دقیقه | 8،8/0.8 | 8,8/0.8 | 7,7/0.7 | 3.5 | 3.5 | |
| سفر متقابل | 20 | 20 | 20 | 20 | 20 | |||
| مسافرت طولانی | زمین | 20 | 20 | 20 | 20 | 20 | ||
| کابین | 20، 30،45 | 20، 30،40 | 30،40 | 30،40 | 30،40 | |||
| موتور | بلند کردن | /kw را تایپ کنید |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| سفر متقابل | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| مسافرت طولانی | زمین |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| کابین |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| بالابر برقی | مدل | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| ارتفاع بالابری | متر | 6،9،12،18،24،30 | ||||||
| وظیفه کاری | A3 | |||||||
| منبع تغذیه | 3 فاز AC 380 ولت 50 هرتز (با توجه به تقاضای شما) | |||||||
ویژگی های ایمنی:
دستگاه حفاظت از اضافه بار وزن، بافر مواد پلی اورتان طولانی مدت با کیفیت بالا، سوئیچ حد حرکت جرثقیل، عملکرد حفاظتی ولتاژ پایین، سیستم توقف اضطراری، سیستم حفاظت اضافه بار فعلی و غیره!
کاربرد:
مشخصات جرثقیل دروازه ای تک تیر فروش گرم به طور گسترده برای انجام کار بارگیری و تخلیه در فضای باز استفاده می شود.چنین
به عنوان منطقه ذخایر مواد، کارخانه سیمان، صنعت گرانیت، صنعت ساخت و ساز، و صنعت مهندسی و غیره.

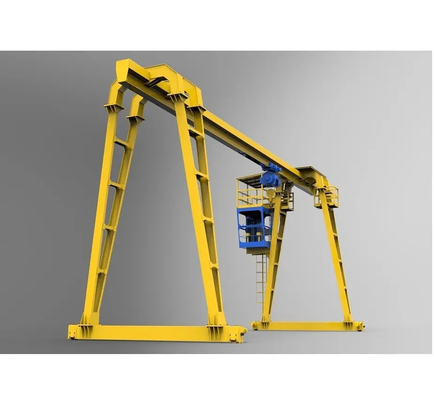

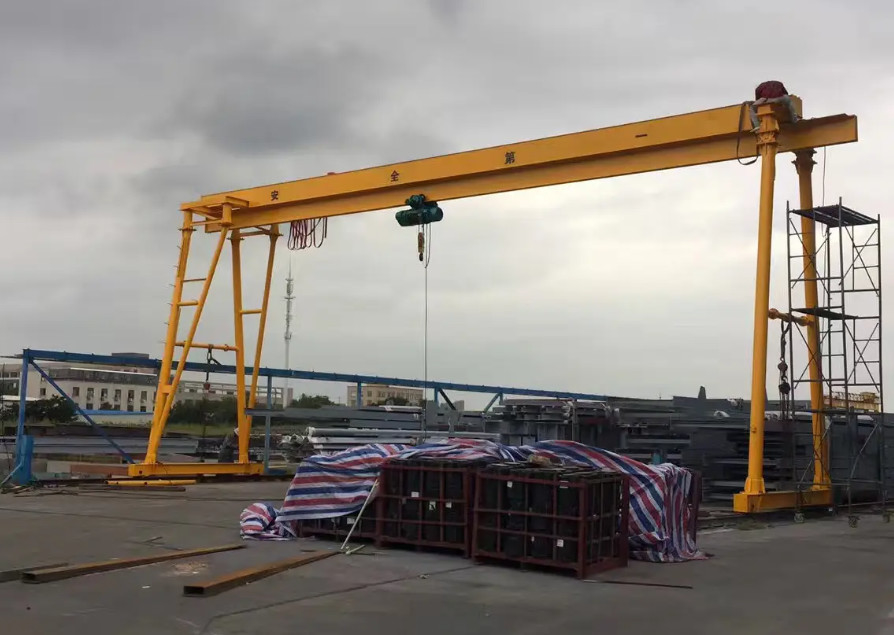

عکس های جرثقیل:
