| محل منبع: | چین |
| نام تجاری: | SANTO |
| گواهی: | ISO, CE |
| شماره مدل: | MH، BMH، MHL، MDG |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | USD2000-10000/set |
| جزئیات بسته بندی: | قطعات الکتریکی و سایر قطعات بسته بندی شده توسط جعبه تخته سه لا با کیفیت بالا، تیرهای فولادی بسته بند |
| زمان تحویل: | 15-30 روز کاری |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 5000 مجموعه در سال |
| ویژگی: | جرثقیل دروازه ای | شرایط. شرط: | جدید |
|---|---|---|---|
| ضمانتنامه: | 12 ماه | طول: | 7.5-35 متر |
| قطعات اصلی برق: | Chint، یا به عنوان الزامات زیمنس، اشنایدر | خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، نصب میدانی، راه اندازی و آموزش، پشتیبانی آنل |
| حداکثر ارتفاع بالابری: | 6 متر تا 30 متر | لحظه بلند کردن امتیاز: | ناهمسان |
| حداکثر بلند کردن بار: | 1-20 تن، حداکثر تا 32 تن | نام محصول: | جرثقیل دروازه ای مسافرتی زمینی |
| کاربرد: | کارگاه، انبار، گیاهان، کارخانه، انبار و غیره | روش کنترل: | کنترل از راه دور بی سیم، کنترل زمینی، کنترل آویز |
| ظرفیت بارگیری رتبه بندی شده: | 1-20 تن | ||
| برجسته کردن: | جرثقیل دروازه ای 16 تنی,جرثقیل دروازه ای تک تیرچه ای MH,جرثقیل حمل مواد دهانه 7.5 متری |
||

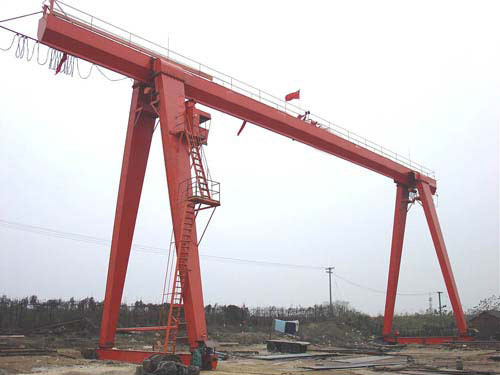

جرثقیل دروازه ای 16 تنی تک تیر با آویز برای جابجایی مواد در فضای باز
شرح:
جرثقیل دروازه ای تک تیر دارای ویژگی های ساختار ساده، نصب آسان، وزن سبک، مقاومت خوب در برابر باد است.تیر اصلی عمدتا از نوع ساختار جعبه ریلی بایاس است. جرثقیل بالابر نوع پورتال بالابر برقی و سی دی، MD و غیره بسیاری از انواع بالابر برقی مدل استفاده می کند، یکی از انواع جرثقیل بالابر در مقیاس متوسط و کوچک است که دارای محور حرکت است. ظرفیت بالابری مناسب 3t~32t است، دهانه مناسب 12~35 متر است، دمای شرایط کار - 20 ℃ تا +40 ℃.
جزئیات قطعات جرثقیل دروازه ای تک تیر:
1. مکانیسم بالابر
بالابر برقی تک تیر
-MDG نوع L: بالابر جانبی با خرچنگ
2.Driven Bogie و Ground End Beam
- چرخ فلنج دار فورج شده
-تیر از نوع جعبه جوشی سفت و سخت
-طرح فشرده
3. توری اصلی و پاها
-تیر اصلی و 4 پایه از نوع جعبه جوشی می باشد
- جنس: فولاد کربنی با کیفیت بالای Q235B یا Q355B
- تیر اصلی توسط پیچ و مهره های استحکام به هم متصل می شود.
اتصال جوش توسط اشعه ایکس یا اولتراسونیک آزمایش شده است.
- انحراف طراحی شده≤1/800 دهانه
4-کنترل
-کنترل کابین
-کنترل آویز
-کنترل بی سیم
5. قطعات الکتریکی
- منبع تغذیه هادی
-تمام حرکات جرثقیل مستقل هستند و می توانند به طور همزمان اجرا شوند.
- درجه حفاظت IP55
-قطعات به روشی سازگار با تعمیر و نگهداری قرار می گیرند و کل طرح محافظت خوبی را ارائه می دهد
-کابل های فستون بر روی زین های کابل آویزان شده اند، به چرخ دستی های کابل ثابت می شوند و در یک مسیر C گالوانیزه کار می کنند.
6-نقاشی
-محافظت در برابر خوردگی از طریق زدودن زنگ توسط شات بلاست مکانیکی Sa2.5
-لایه اول پوشش اپوکسی 30 میکرون
-لایه دوم روکش اپوکسی 30 میکرون
-لایه سوم پوشش پلی اورتان 40 میکرون
-ضخامت متوسط: حدود 100 میکرون
-رنگ: قرمز یا نارنجی بر اساس نیاز
ویژگی های ایمنی:
دستگاه حفاظت از اضافه بار وزن، بافر مواد پلی اورتان طولانی مدت با کیفیت بالا، سوئیچ حد حرکت جرثقیل، عملکرد حفاظتی ولتاژ پایین، سیستم توقف اضطراری، سیستم حفاظت اضافه بار فعلی و غیره!
کاربرد:
مشخصات جرثقیل دروازه ای تک تیر فروش گرم به طور گسترده برای انجام کار بارگیری و تخلیه در فضای باز استفاده می شود.چنین
به عنوان منطقه ذخایر مواد، کارخانه سیمان، صنعت گرانیت، صنعت ساخت و ساز، و صنعت مهندسی و غیره.
مشخصات فنی:
| ظرفیت | تن | 3 | 5 | 10 | 16 | 20 | ||
| طول | متر | 7، 10، 16،20،24،30، 35، 40 بر اساس نیاز | ||||||
| روش عملیات | خط آویز با فشار دکمه / کابین / از راه دور | |||||||
| سرعت | بلند کردن | متر در دقیقه | 8،8/0.8 | 8,8/0.8 | 7,7/0.7 | 3.5 | 3.5 | |
| سفر متقابل | 20 | 20 | 20 | 20 | 20 | |||
| مسافرت طولانی | زمین | 20 | 20 | 20 | 20 | 20 | ||
| کابین | 20، 30،45 | 20، 30،40 | 30،40 | 30،40 | 30،40 | |||
| موتور | بلند کردن | /kw را تایپ کنید |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| سفر متقابل | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| مسافرت طولانی | زمین |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| کابین |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| بالابر برقی | مدل | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| ارتفاع بالابری | متر | 6،9،12،18،24،30 | ||||||
| وظیفه کاری | A3 | |||||||
| منبع تغذیه | 3 فاز AC 380 ولت 50 هرتز (با توجه به تقاضای شما) | |||||||
درباره ما:
ما طیف کاملی از قطعات یدکی / قطعات / کیت برای جرثقیل ها و ماشین آلات بالابر را ارائه می دهیم که برای رفع نیازهای خاص مشتری طراحی شده است.
بسته‌های کیت جرثقیل ما کیفیت بالا و عملکرد قابل اعتمادی را برای مشتریان ما فراهم می‌کنند که از Santo Cranes انتظار دارند، در حالی که تمام قطعات یدکی / قطعات / کیت‌ها را می‌توان با مشخصات جرثقیل‌های تک تیر، دو تیر یا جرثقیل تعلیق شما تنظیم کرد.
ما می توانیم ارائه دهیم:
واگن های پایانی، کامیون های پایانی و واحدهای مسافرتی
-بالابر: بالابر طناب، بالابر زنجیری
منبع تغذیه: میله اتوبوس هادی، ریل هدایت، سیستم فستون
-سیستم کنترل: کنترل از راه دور رادیویی و کنترل آویز، کنترل بادامک، کنترل جوی استیک
بلوک قلاب، قلاب
چرخ جرثقیل، مجموعه چرخ
-درام طناب
-ابزار بالابر زیر قلاب: سطل گرفتن، آهنربا بالابر
- قرقره، بلوک قرقره
برای کسب اطلاعات بیشتر در مورد کیت جرثقیل ما، می توانید در پایین این صفحه با ما تماس بگیرید.
عکس های جرثقیل:
