| محل منبع: | چین |
| نام تجاری: | SANTO |
| گواهی: | ISO, CE |
| شماره مدل: | MH، BMH، MHL، MDG |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | USD2000-10000/set |
| جزئیات بسته بندی: | قطعات الکتریکی و سایر قطعات بسته بندی شده توسط جعبه تخته سه لا با کیفیت بالا، تیرهای فولادی بسته بند |
| زمان تحویل: | 15-30 روز کاری |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 5000 مجموعه در سال |
| قطعات اصلی برق: | Chint، یا به عنوان الزامات زیمنس، اشنایدر | روش کنترل: | کنترل از راه دور بی سیم، کنترل زمینی، کنترل آویز |
|---|---|---|---|
| طول: | 7.5-35 متر | ویژگی: | جرثقیل دروازه ای |
| حداکثر ارتفاع بالابری: | 6 متر تا 30 متر | لحظه بلند کردن امتیاز: | ناهمسان |
| حداکثر بلند کردن بار: | 1-20 تن، حداکثر تا 32 تن | خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، نصب میدانی، راه اندازی و آموزش، پشتیبانی آنل |
| کاربرد: | کارگاه، انبار، گیاهان، کارخانه، انبار و غیره | مکانیزم بالابر: | بالابر برقی |
| برجسته کردن: | جرثقیل دروازه ای 10 تن در فضای باز,جرثقیل دروازه ای 10 تن دهانه 35 متر,جرثقیل دروازه ای دهانه 7.5 متری 10 تن |
||
بالابر برقی کنترل از راه دور جرثقیل دروازه ای تک تیر با قلاب برای جابجایی مواد در فضای باز
شرح:
جرثقیل های دروازه ای همچنین به عنوان جرثقیل های پورتال یا جرثقیل های گولیات شناخته می شوند و به جای سیستم باند پشتیبانی که توسط جرثقیل های پل استفاده می شود، روی ریل های نصب شده روی زمین کار می کنند.
جرثقیل های نیمه دروازه ای دارای یک ریل نصب شده روی زمین و یک ریل نصب شده به صورت ساختاری هستند.SANTO دارای راه حل های تک تیر برای جرثقیل های دروازه ای از 1 تن SWL تا 32 تن و محلول های دو تیر تا 500 تن SWL است.
SANTO همچنین طیف وسیعی از جرثقیل های دروازه ای را با طراحی سفارشی مخصوص برنامه های مشتری تولید می کند.
این جرثقیل معمولاً با بالابر برقی تک تیر به عنوان مکانیزم بالابر، کنترل آسان، هزینه کم مطابقت دارد.
در خارج برای انجام بارگیری و تخلیه معمولی با بالابرهای قوی اعمال می شود.
مشخصات فنی:
| ظرفیت | تن | 3 | 5 | 10 | 16 | 20 | ||
| طول | متر | 7، 10، 16،20،24،30، 35، 40 بر اساس نیاز | ||||||
| روش عملیات | خط آویز با فشار دکمه / کابین / از راه دور | |||||||
| سرعت | بلند کردن | متر در دقیقه | 8،8/0.8 | 8,8/0.8 | 7,7/0.7 | 3.5 | 3.5 | |
| سفر متقابل | 20 | 20 | 20 | 20 | 20 | |||
| مسافرت طولانی | زمین | 20 | 20 | 20 | 20 | 20 | ||
| کابین | 20، 30،45 | 20، 30،40 | 30،40 | 30،40 | 30،40 | |||
| موتور | بلند کردن | /kw را تایپ کنید |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| سفر متقابل | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| مسافرت طولانی | زمین |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| کابین |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| بالابر برقی | مدل | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| ارتفاع بالابری | متر | 6،9،12،18،24،30 | ||||||
| وظیفه کاری | A3 | |||||||
| منبع تغذیه | 3 فاز AC 380 ولت 50 هرتز (با توجه به تقاضای شما) | |||||||
جزئیات قطعات جرثقیل دروازه ای تک تیر:
1. مکانیسم بالابر
- بالابر برقی تک تیر
- نوع MDG L: بالابر جانبی با خرچنگ
2. رانده بوگی و زمین پایان تیر
- چرخ فلنج دار فورج
- تیر از نوع جعبه جوش داده شده صلب
- چیدمان فشرده
3. توری اصلی و پاها
- تیر اصلی و 4 پایه از نوع جعبه جوشی می باشد
- جنس: فولاد کربنی با کیفیت بالای Q235B یا Q355B
- تیر اصلی توسط پیچ های استحکامی به هم متصل می شود.
- اتصال جوش توسط اشعه ایکس یا معاینه اولتراسونیک آزمایش شده است.
- انحراف طراحی شده≤1/800 دهانه
4. کنترل
- کنترل کابین
- کنترل آویز
- کنترل بی سیم
5. قطعات الکتریکی
- منبع تغذیه هادی
- تمام حرکات جرثقیل مستقل هستند و می توانند به طور همزمان اجرا شوند.
- درجه حفاظت IP55
- اجزاء به روشی مناسب برای تعمیر و نگهداری قرار گرفته اند و کل چیدمان محافظت خوبی را ارائه می دهد
- کابل های فستون بر روی زین های کابل آویزان هستند، به چرخ دستی های کابل ثابت می شوند و در یک مسیر C گالوانیزه کار می کنند.
6. نقاشی
- حفاظت در برابر خوردگی از طریق حذف زنگ توسط شات بلاست مکانیکی Sa2.5
- لایه اول پوشش اپوکسی 30 میکرون
- لایه دوم روکش اپوکسی 30 میکرون
- لایه سوم پوشش پلی اورتان 40 میکرون
- ضخامت متوسط: حدود 100 میکرون
- رنگ: قرمز یا نارنجی بر اساس نیاز
ویژگی های ایمنی:
دستگاه حفاظت از اضافه بار وزن، بافر مواد پلی اورتان طولانی مدت با کیفیت بالا، سوئیچ حد حرکت جرثقیل، عملکرد حفاظتی ولتاژ پایین، سیستم توقف اضطراری، سیستم حفاظت اضافه بار فعلی و غیره!
کاربرد:
مشخصات جرثقیل دروازه ای تک تیر فروش گرم به طور گسترده برای انجام کار بارگیری و تخلیه در فضای باز استفاده می شود.چنین
به عنوان منطقه ذخایر مواد، کارخانه سیمان، صنعت گرانیت، صنعت ساخت و ساز، و صنعت مهندسی و غیره.
درباره ما:
ما طیف کاملی از قطعات یدکی / قطعات / کیت برای جرثقیل ها و ماشین آلات بالابر را ارائه می دهیم که برای رفع نیازهای خاص مشتری طراحی شده است.
بسته‌های کیت جرثقیل ما کیفیت بالا و عملکرد قابل اعتمادی را برای مشتریان ما فراهم می‌کنند که از Santo Cranes انتظار دارند، در حالی که تمام قطعات یدکی / قطعات / کیت‌ها را می‌توان با مشخصات جرثقیل‌های تک تیر، دو تیر یا جرثقیل تعلیق شما تنظیم کرد.
ما می توانیم ارائه دهیم:
واگن های پایانی، کامیون های پایانی و واحدهای مسافرتی
-بالابر: بالابر طناب، بالابر زنجیری
منبع تغذیه: میله اتوبوس هادی، ریل هدایت، سیستم فستون
-سیستم کنترل: کنترل از راه دور رادیویی و کنترل آویز، کنترل بادامک، کنترل جوی استیک
بلوک قلاب، قلاب
چرخ جرثقیل، مجموعه چرخ
-درام طناب
-ابزار بالابر زیر قلاب: سطل گرفتن، آهنربا بالابر
- قرقره، بلوک قرقره
برای کسب اطلاعات بیشتر در مورد کیت جرثقیل ما، می توانید در پایین این صفحه با ما تماس بگیرید.

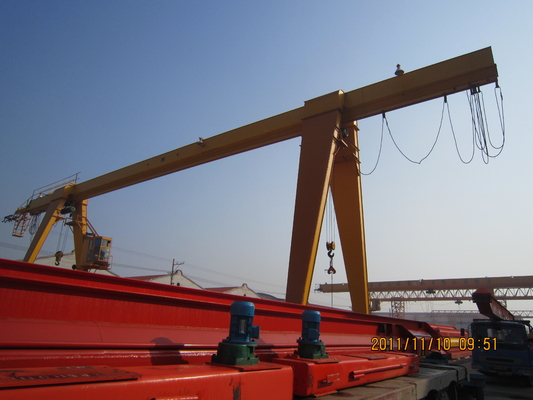

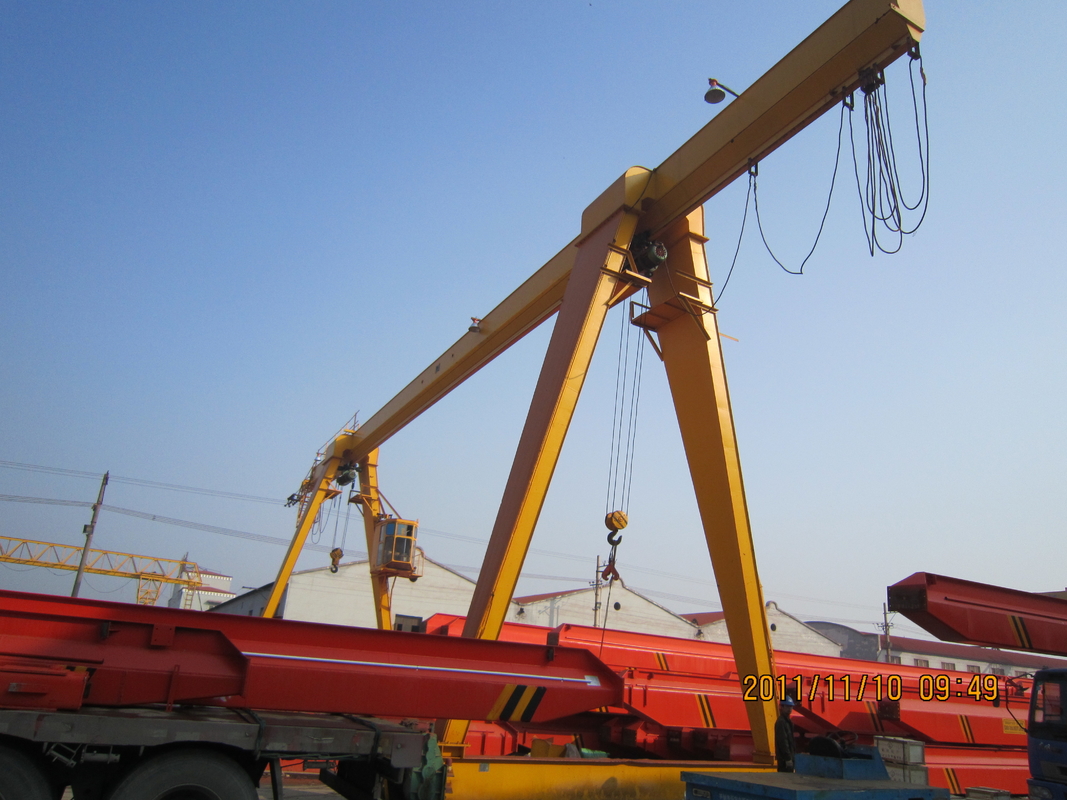

عکس های جرثقیل:
