| محل منبع: | چین |
| نام تجاری: | SANTO |
| گواهی: | ISO, CE |
| شماره مدل: | QD، QDY، YZ، YZS، QL، QZ، QC |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | قطعات الکتریکی و سایر قطعات بسته بندی شده توسط جعبه تخته سه لا با کیفیت بالا، تیرهای فولادی بسته بند |
| زمان تحویل: | 35-45 روز کاری |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 6000 مجموعه در سال |
| نام: | جرثقیل پل دو تیر | تایپ کنید: | جرثقیل سقفی دو تیرچه سنگین، جرثقیل EOT |
|---|---|---|---|
| طول: | 7-35 متر | ویژگی: | جرثقیل برقی پل مسافرتی |
| حداکثر ارتفاع بالابری: | 6 متر تا 30 متر | حداکثر بلند کردن بار: | 800T |
| ظرفیت بارگیری رتبه بندی شده: | 1-800 تن | سرعت بلند کردن: | به عنوان نیاز |
| مکانیزم بالابر: | چرخ دستی وینچ را باز کنید | قطعات اصلی برق: | Chint، یا به عنوان الزامات زیمنس، اشنایدر |
| روش کنترل: | کنترل از راه دور بی سیم، کنترل زمینی، کنترل آویز | خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، نصب میدانی، راه اندازی و آموزش، پشتیبانی آنل |
| کاربرد: | کارگاه، انبار، گیاهان، کارخانه، انبار و غیره | رنگ: | به عنوان الزامات |
| برجسته کردن: | جرثقیل سقفی دو تیرچه ای 15 متری,جرثقیل سقفی دو تیرچه ای 5 تی,جرثقیل سقفی 5 تنی برای انبارها |
||

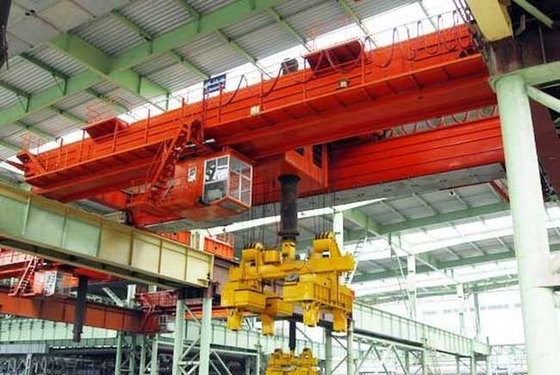

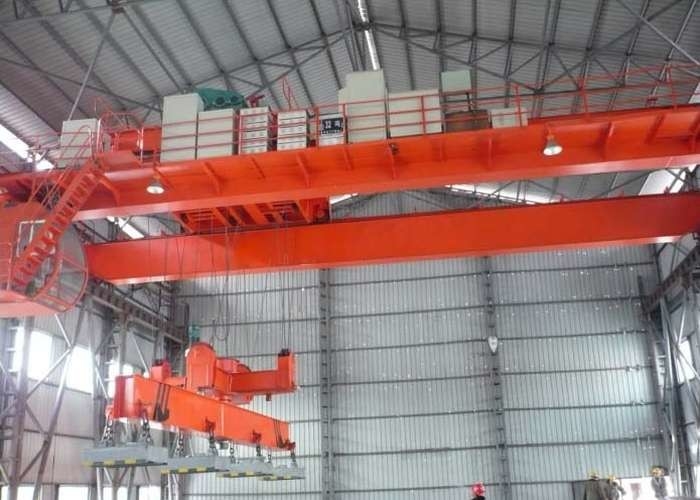

جرثقیل سقفی دو تیر 15 متری برقی 5 تن برای انبارها
توضیحات محصول:
جرثقیل سقفی دو شاهین از ریل مستقیم، تیر اصلی جرثقیل، چرخ دستی بالابر، سیستم انتقال نیرو و سیستم کنترل الکتریکی تشکیل شده است و به ویژه برای حمل و نقل مواد در محدوده هواپیما با تعلیق زیاد و ظرفیت بالابری زیاد مناسب است.
جرثقیل پل دو تیر دارای ظرفیت باربری قوی، دهانه بزرگ، پایداری کلی خوب و انواع زیادی است، اما کیفیت خود آن بزرگتر از جرثقیل دروازه ای تک تیر با همان ظرفیت بالابری است و هزینه نیز بالاتر است.با توجه به ساختار تیر اصلی می توان آن را به دو شکل تیرچه جعبه ای و خرپایی تقسیم کرد.به طور کلی از ساختار جعبه ای شکل استفاده می شود.
مزیت طراحی:
1. جرثقیل پل دو تیر اولین در طراحی تیر لانه زنبوری است که دارای ویژگی های سبک وزن، بار سنگین و مقاومت در برابر باد قوی است.
2. اتصال پین فولادی منحصر به فرد نه تنها محکم و قابل اعتماد است، بلکه زمان مونتاژ کوتاهی نیز دارد.
3. میله های اتصال منعطف را می توان به یک تکه برای هدایت سایت جدا کرد که برای حمل و نقل راحت است.
4. کوچکترین ظرفیت نصب شده می تواند مشکل مصرف برق را در ساخت و ساز در محل حل کند.
مشخصات:
|
ظرفیت بالابری رتبه بندی QSWL Gn |
تی |
32/10 (ما می توانیم تا 550 تن عرضه کنیم) |
|||||||||
|
روش عملیاتی |
متر در دقیقه |
کنترل از راه دور یا آویز / کنترل کابین |
|||||||||
|
سرعت |
بلند کردن قلاب اصلی |
3 (0.3/3) |
|||||||||
|
بلند کردن قلاب کمکی |
7 (7/0.7) |
||||||||||
|
سفر متقابل |
20 |
||||||||||
|
مسافرت طولانی |
کنترل از راه دور یا آویز |
20/30 |
|||||||||
|
کنترل کابین |
30/40 |
||||||||||
|
موتور |
بلند کردن قلاب اصلی |
کیلووات |
ZDX62-6/18.5، (ZDS2.2/18.5) |
||||||||
|
بلند کردن قلاب کمکی |
ZD151-4/13(ZDS1-1.5/13) |
||||||||||
|
سفر متقابل |
ZDY123-4/2.2x2 |
||||||||||
|
مسافرت طولانی |
کنترل از راه دور یا آویز |
ZDY123-4/2.2x2 |
ZDY131-4/3x2 |
||||||||
|
کنترل کابین |
ZDR112L2-4/3.0x2 |
ZDR125-4/4.6x2 |
|||||||||
|
بالابر برقی |
|
WH164;CD1(MD1) |
|||||||||
|
ارتفاع بالابری |
متر |
9؛ 12؛ 16؛ 24 |
|||||||||
|
کلاس وظیفه |
|
A3--A5 |
|||||||||
|
منبع نیرو |
|
3 فاز AC 50 هرتز؛ 380 ولت |
|||||||||
|
آهنگ توصیه می شود |
|
43 کیلوگرم بر متر |
|||||||||
|
طول |
متر |
7.5 |
10.5 |
13.5 |
16.5 |
19.5 |
22.5 |
25.5 |
|||
|
حداکثر فشار چرخ |
KN |
167 |
184 |
196 |
206 |
215 |
224 |
233 |
|||
|
وزن جرثقیل |
کنترل از راه دور یا آویز |
کیلوگرم |
12530 |
14660 |
16360 |
18870 |
21650 |
24260 |
27060 |
||
|
کنترل کابین |
کیلوگرم |
13430 |
15560 |
17260 |
19770 |
22550 |
25160 |
27960 |
|||
|
ابعاد پایه |
ب |
میلی متر |
5070--5960 |
5572--6222 |
|||||||
|
دبلیو |
میلی متر |
3600 ~ 4500 |
|||||||||
|
دستشویی |
میلی متر |
2200-2900 |
|||||||||
|
ک |
میلی متر |
1600 تا 2500 |
|||||||||
|
اچ |
میلی متر |
1900 |
|||||||||
|
H1 |
میلی متر |
765 |
|||||||||
|
H2 |
میلی متر |
170 |
270 |
370 |
470 |
570 |
670 |
770 |
|||
|
H3 |
میلی متر |
2395 |
2495 |
2595 |
2695 |
2795 |
2895 |
2995 |
|||
|
H4 |
میلی متر |
-700 |
|||||||||
|
ب |
میلی متر |
230 |
|||||||||
|
S1 |
میلی متر |
1100 |
|||||||||
|
S2 |
میلی متر |
1600 |
|||||||||
کاربرد:
1. جرثقیل های دو تیرچه نوع پل به طور گسترده در کارخانه ها، انبارها، انبارها و موارد دیگر برای بلند کردن کالا استفاده می شود.استفاده از آن در محیط های قابل اشتعال، انفجاری و خورنده ممنوع است.دو نوع عملیات روی زمین و اتاق کنترل وجود دارد.اتاق عمل دارای دو نوع باز و بسته است که با توجه به موقعیت واقعی به دو نوع نصب چپ یا راست تقسیم می شود.
2. جرثقیل های دو تیرچه نوع پل به طور گسترده ای در کارگاه ها، انبارها، انبارها و غیره استفاده می شود. دارای مزایای اندازه جمع و جور، فضای پایین ساختمان، وزن سبک و فشار چرخ کوچک است.
طرح و پارامترها:
نصب و راه اندازی:
بازدید از مشتری:
استعلام رایگان:
برای ارائه یک پیشنهاد بسیار سریع و صرفه جویی در زمان انتظار، بهتر است اطلاعات زیر را پر کنید.اطلاعات را همراه با استعلام کپی کرده و برای ما ارسال کنید.
|
{نکات: 5 تن، 10 تن، 16 تن، 20 تن، 30 تن، 40 تن، 50 تن تا 550 تن} |
||||||||||||||||||||||||
|
{نکات: 6 تا 40 متر} |
|||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
|
{نکته: 380 ولت، 50 هرتز، AC، 3 فاز یا لطفاً توجه داشته باشید} |
|||||||||||||||||||||||||
|
{نکته: A5، A3، اگر نمی دانید، لطفاً موارد زیر را پر کنید} |
|||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
|
{نکته: کنترل از راه دور، کنترل کابین یا کنترل معلق } |
|||||||||||||||||||||||||
|
{نکته: سرعت تک سرعته، دو سرعته یا سرعت بدون پله} |
|||||||||||||||||||||||||
|
{نکته: سرعت تک سرعته یا بدون پله} |
|||||||||||||||||||||||||
|
{نکته: اگر بله، لطفاً به طول سفر طولانی توجه کنید} |
|||||||||||||||||||||||||
|
{نکته: اگر بله، لطفاً به طول سفر طولانی توجه کنید} |
|||||||||||||||||||||||||
|
قیمت FOB لطفا توجه داشته باشید FOB} |
اگر سقف کارگاه شما بسیار پایین است، بهتر است یک نقشه، یک طرح یا داده ها را برای ما بفرستید و سپس مهندس ما می تواند یک راه حل کامل و مناسب را فقط برای شما ارائه دهد.
مشتاقانه منتظر درخواست مهربانانه شما هستیم و امیدواریم در آینده نزدیک به تجارت قوی شما کمک کنیم!
